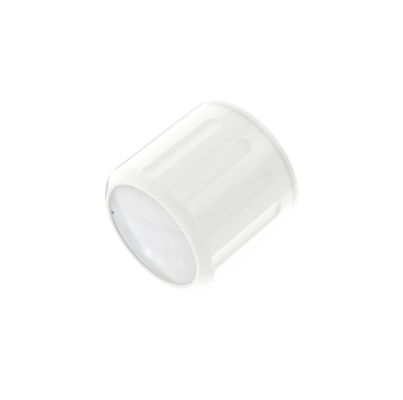

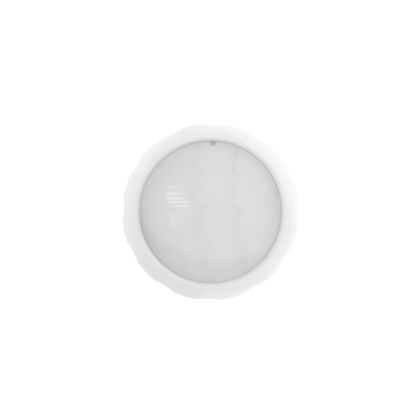

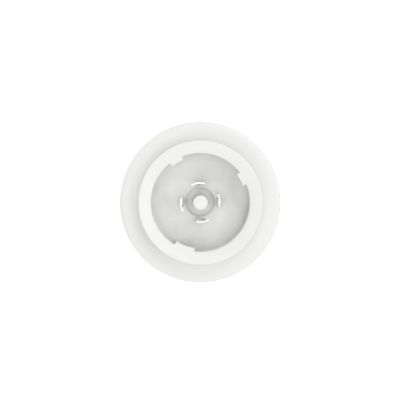

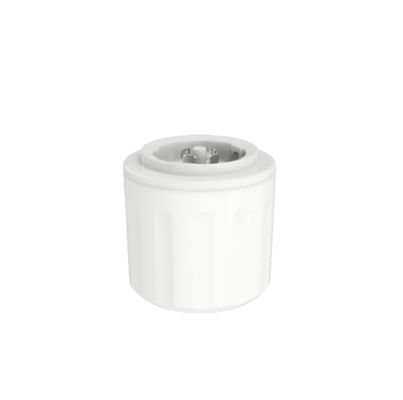

झागा बुक18 DALI मोशन सेंसर हाई बे के लिए, IP65 रेटिंग, 12m अधिकतम स्थापना ऊंचाई MDA079D IR Z

उत्पाद सुविधाएँ


• DALI-2&D4i प्रमाणित; D4i ड्राइवरों के साथ निर्बाध रूप से काम करता है
• मोशन सेंसर इंस्टेंस टाइप 3 (303); लाइट सेंसर इंस्टेंस टाइप 4 (304)
• इनडोर अधिकतम माउंटिंग ऊंचाई 12 मीटर है, PIR मोशन डिटेक्ट
• सभी सेंसर पैरामीटर DALI सेंट्रल कंट्रोलर सेटिंग द्वारा सेट किए जा सकते हैं
• झागा बुक 18 सॉकेट, प्लग एंड प्ले IP65


[पैरामीटर]


[कार्य विवरण]


[उत्पाद जानकारी]


• आयामकार्य

स्थापना

• डिटेक्शन रेंज

पावर चालू करने के बाद, सेंसर 45-60 सेकंड तक वार्म-अप होगा फिर काम करना शुरू कर देगा। आरंभीकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं होता है।
पावर चालू करने के बाद, सेंसर 45-60 सेकंड तक वार्म-अप होगा फिर काम करना शुरू कर देगा। आरंभीकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं होता है।

[


डिफ़ॉल्ट सेटिंग


]संवेदनशीलता: 100%, होल्ड टाइम: 10s, डेलाइट सेंसर: अक्षम, स्टैंड बाय अवधि: 0s, स्टैंड बाय डिम लेवल: 10%[आवेदन सूचना]

सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने और पैरामीटर बदलने से पहले बिजली बंद कर दें।

PIR सेंसर किसी भी सामग्री को भेद नहीं सकता है, कृपया सुनिश्चित करें कि सेंसर और हिलने वाले लोगों/वस्तुओं के बीच कोई बाधा न हो।

• सेंसर के लिए सर्दियों में मोटे कपड़े पहनने वाले लोगों का पता लगाना मुश्किल हो सकता है।
• गर्मी के संकेतों को हिलने वाले संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर को एयर कंडीशनर या अन्य हीटिंग स्रोत की ओर सामना करने से बचें।
• सेंसर केवल इनडोर उपयोग के लिए है। बाहरी धूप सेंसर का पता लगाने को प्रभावित कर सकती है।
• निरंतर सुधार के कारण, इस निर्देश की सामग्री बिना पूर्व सूचना के बदली जा सकती है।
• विभिन्न 0-10V ड्राइवरों के साथ काम करते समय डिमिंग प्रदर्शन भिन्न हो सकता है।
• डेलाइट थ्रेशोल्ड को छाया और परिवेश प्रकाश विसरित प्रतिबिंब के बिना धूप वाले वातावरण में मापा जाता है। परिवेश लक्स स्तर विभिन्न वातावरण, मौसम, जलवायु, दिन के समय और मौसम में भिन्न हो सकता है।
• डिटेक्शन दूरी लोगों की ऊंचाई, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण तापमान आदि से संबंधित है। जब परिवेश का तापमान मानव शरीर के तापमान सीमा (36℃~37℃/96.8~98.6℉) के करीब पहुंचता है, तो PIR मोशन डिटेक्शन काफी कमजोर या अनुत्तरदायी हो जाएगा। जब परिवेश का तापमान या एलईडी ट्रे का तापमान 55℃/131℉ से अधिक हो जाता है, तो झूठी ट्रिगरिंग हो सकती है, कृपया सुधार के लिए पता लगाने की संवेदनशीलता को कम करने का प्रयास करें। यदि झूठी ट्रिगरिंग बनी रहती है, तो PIR सेंसर उस स्थान में उपयोग के लिए उपयुक्त नहीं होना चाहिए।
• दिया गया डिटेक्शन क्षेत्र विशिष्ट मान है जिसे इनडोर खुले वातावरण में 165 सेमी ऊंचे परीक्षकों द्वारा मापा गया था।
• इस उत्पाद का उपयोग वोल्टेज-स्थिर के साथ करना होगा
• डीसी
• बिजलीआपूर्ति जिसका इनपुट वोल्टेज स्थिर है और रिपल फैक्टर कम है (रिपल फैक्टर 100mV से कम है; लोड करंट 25mA से अधिक है)। नए वातावरण में स्थापित करते समय, कृपया बड़े पैमाने पर स्थापना से पहले कम से कम 5pcs उत्पाद स्थापित करें और परीक्षण करें।PIR एक पाइरोइलेक्ट्रिक इन्फ्रारेड सेंसर है जो इन्फ्रारेड किरणों में परिवर्तन का पता लगाता है। कृपया वास्तविक उपयोग के दौरान निम्नलिखित मामलों पर ध्यान दें, जैसे: मानव शरीर के अलावा गर्मी के स्रोतों का पता लगाना, गर्मी के स्रोत का तापमान नहीं बदलता है या गर्मी का स्रोत नहीं चलता है, और अन्य संबंधित पर्यावरणीय कारक और PIR अनुप्रयोग सिद्धांत के उल्लंघन का प्रभाव।
• मानव शरीर के अलावा गर्मी के स्रोतों का पता लगाते समय निम्नलिखित घटनाओं के कारण, PIR झूठा ट्रिगर हो सकता है।
• 1. जब छोटे जानवर डिटेक्शन रेंज में प्रवेश करते हैं
• 2. जब सूर्य के प्रकाश, कार की हेडलाइट्स, गरमागरम लैंप आदि से दूर-अवरक्त किरणें सीधे सेंसर पर पड़ती हैं

3. जब डिटेक्शन रेंज में तापमान गर्म हवा, ठंडे ग्रीनहाउस उपकरण से ठंडी हवा, ह्यूमिडिफायर से जल वाष्प आदि के कारण तेजी से बदलता है।
गर्मी के स्रोतों का पता लगाते समय निम्नलिखित घटनाओं के कारण, PIR ट्रिगर नहीं हो सकता है
1. जब कांच और ऐक्रेलिक जैसे पदार्थ होते हैं जो सेंसर और डिटेक्शन ऑब्जेक्ट के बीच दूर-अवरक्त किरणों के संचरण को अवरुद्ध करते हैं।


2. डिटेक्शन रेंज के भीतर गर्मी का स्रोत मुश्किल से चलता है या बहुत तेज गति से चलता है।
