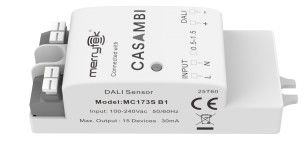

DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर 220-240Vac कार्यरत वोल्टेज के लिए छत प्रकाश MC173S B1

  • DALI2 Casambi Network Microwave Sensor 220-240Vac Operating Voltage For Ceiling Light MC173S B1
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE, RED, TUV
मॉडल संख्या MC173S B1
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण बबल बैग + क्लैपबोर्ड + कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी / माह
उत्पाद विवरण
ऑपरेटिंग वोल्टेज 220-240VAC अतिरिक्त बिजली गोल
कार्य करने का तरीका डाली -2 सिग्नल बढ़ती हुई ऊँचाई 3 मीटर (अधिकतम 6 मीटर)
परिचालन तापमान जाली प्रमाणपत्र CE, RED, TUV
जीवनभर जी/एनपीटी
प्रमुखता देना

छत प्रकाश के लिए DALI2 माइक्रोवेव सेंसर

,

कैसाम्बी नेटवर्क DALI2 माइक्रोवेव सेंसर

,

220-240Vac माइक्रोवेव सेंसर
एक संदेश छोड़ें
उत्पाद विवरण

उत्पाद सुविधाएँ


  • कैसाम्बी ब्लूटूथ मेश नेटवर्किंग को अपनाया गया था, पैरामीटर डिजाइन करने और एप्लिकेशन परिदृश्यों को सेट करने के लिए कैसाम्बी ऐप का उपयोग किया गया था, DALI माइक्रोवेव सेंसर
  • नए ईआरपी मानकों का अनुपालन करें; कम स्टैंड-बाय पावर।
  • 5.8GHz माइक्रोवेव लाइसेंस-मुक्त ISM वेव बैंड; थोक ऑर्डर RED&TUV&DALI-2 अनुमोदन के अनुरूप हैं।
  • कॉम्पैक्ट आकार डिजाइन, अधिकांश प्रकाश फिक्स्चर में बनाया जा सकता है।
  • इनपुट और आउटपुट टर्मिनल कनेक्ट करने के लिए सुविधाजनक हैं।
  • पांच साल की वारंटी


[पैरामीटर]


इनपुट
रेटेड वोल्टेज220-240VAC 50/60Hz
स्टैंड-बाय पावर≤0.5W
सर्ज टेस्टL--N: 1kV
आउटपुट
आउटपुट नियंत्रण√DALI-2 सिग्नल
सेंसर पैरामीटर
ऑपरेटिंग फ्रीक्वेंसी5.8 GHz ±75MHz, ISM वेव बैंड।
ट्रांसमिटिंग पावर1mW अधिकतम।
डिटेक्टिंग रेडियस

छत की स्थापना 3 मीटर ऊंचाई: 1 मीटर/सेकंड ≥ 2.5 मीटर, 0.3 मीटर/सेकंड ≥ 3.5 मीटर
परीक्षण की स्थिति: उत्पाद सेटिंग 100% संवेदनशीलता, 60° इनडोर खुला स्थान

माउंटिंग ऊंचाई3m (6m अधिकतम)
सेंसर संवेदनशीलताकैसाम्बी ऐप सेटिंग
होल्ड टाइमकैसाम्बी ऐप सेटिंग
डेलाइट सेंसरकैसाम्बी ऐप सेटिंग
वायरलेसपैरामीटर
BLE मॉड्यूलकैसाम्बी ब्लूटूथ
कार्य आवृत्ति2.402-2.480GHz
ट्रांसमिटिंग पावर+7dBm (अधिकतम)
ट्रांसमिशन दूरी20m (दृश्य दूरी)
फिक्स्चर आईडी35480
पर्यावरण
ऑपरेटिंग तापमान-25~60°C
भंडारण तापमान-40°C~80°C, आर्द्रता: ≤85% (गैर-संक्षेपण)
अधिकतम शेल तापमान (Tc)80°C
प्रमाण पत्र मानक
प्रमाण पत्रCE, RED, TUV
पर्यावरणआवश्यकताRoHS 2.0, Reach के अनुरूप
IP रेटिंगIP20
उत्पाद श्रेणीवर्ग Î
अन्य
वायरिंगप्रेस-इन टाइप टर्मिनल ब्लॉक, वायरिंग 0.5-1.5 mm2
स्थापनाअंतर्निर्मित
पैकेजबबल बैग + क्लैपबोर्ड + कार्टन (K=A)
शुद्ध वजन40.2±3g
जीवनकाल5 साल की वारंटी @Ta


[उत्पाद जानकारी]


  • आयाम (इकाइयाँ: मिमी)

   DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर 220-240Vac कार्यरत वोल्टेज के लिए छत प्रकाश MC173S B1

  • कार्य

DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर 220-240Vac कार्यरत वोल्टेज के लिए छत प्रकाश MC173S B1

  • वायरिंग

        DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर 220-240Vac कार्यरत वोल्टेज के लिए छत प्रकाश MC173S B1

[स्थापना निर्देश]
​
​         DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर 220-240Vac कार्यरत वोल्टेज के लिए छत प्रकाश MC173S B1

नोट:

स्थापना के समय, कृपया ध्यान दें कि माइक्रोवेव एंटीना के सामने धातु द्वारा अवरुद्ध होने की अनुमति नहीं है।
AC इनपुट लाइन को BUCK इंडक्टेंस से 10mm से अधिक की दूरी बनाए रखने की आवश्यकता है, अन्यथा यह कंडक्शन विफलता का कारण बनेगा। जैसा कि निम्नलिखित चित्र में दिखाया गया है।


[डिटेक्शन रेंज]

     DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर 220-240Vac कार्यरत वोल्टेज के लिए छत प्रकाश MC173S B1
[आरंभीकरण]


पावर ऑन होने के बाद, सेंसर स्वचालित रूप से 100% चमक पर लाइट चालू कर देता है और 10 सेकंड के बाद लाइट बंद कर देता है। आरंभीकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं होता है।


[डिफ़ॉल्ट सेटिंग]


संवेदनशीलता: 100%, होल्ड टाइम: 5s, डेलाइट सेंसर: अक्षम

[आवेदन सूचना]


  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने या DIP स्विच सेट करने से पहले पावर बंद कर दें।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते। उत्पाद को बंद या अर्ध-बंद धातु लैंप में न रखें। न तो धातु और न ही कांच को उत्पाद के ऊपर कवर करने की अनुमति है। यदि एंटीना को धातु की प्लेट से गुजरना है, तो कृपया सुनिश्चित करें कि सेंसर का शीर्ष धातु की प्लेट के करीब है।
  • सेंसर के बीच अनुशंसित स्थापना रिक्ति 2 मीटर से अधिक होनी चाहिए। इसे स्विच और राउटर जैसे वायरलेस उपकरणों से दूर रखें, और सेंसर और राउटर के बीच अनुशंसित स्थापना रिक्ति 2 मीटर से अधिक होनी चाहिए। माइक्रोवेव सेंसर की एंटीना सतह को इनपुट AC और आउटपुट DC से दूर रखा जाना चाहिए ताकि निम्न/उच्च आवृत्ति संकेतों को माइक्रोवेव सेंसर एंटीना के सामान्य संचालन को प्रभावित करने से रोका जा सके।
  • संवेदनशीलता क्षेत्र वस्तुओं की गति, चलती वस्तुओं के आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण, परावर्तक सामग्री आदि से संबंधित है। दी गई डिटेक्शन क्षेत्र एक इनडोर खुले वातावरण में 165 सेमी उच्च परीक्षकों द्वारा मापी गई विशिष्ट मान है।
  • यह मॉडल छत की स्थापना के लिए उपयुक्त है। यदि दीवार स्थापना का उपयोग किया जाता है, तो माइक्रोवेव सेंसर सेंसिंग डिटेक्शन क्षेत्र बहुत बढ़ जाता है, और यह माइक्रोवेव के दीवार में प्रवेश करने या लाइट के बंद न होने की घटना का कारण बन सकता है। इसलिए कृपया संवेदनशीलता को 10% तक समायोजित करें। यदि 10% संवेदनशीलता का उपयोग नहीं किया जा सकता है, तो कृपया दीवार स्थापना से बचें या तकनीकी सहायता के लिए निर्माता से पूछें।
  • डेलाइट थ्रेसहोल्ड को छाया के बिना धूप वाले दिन और परिवेश प्रकाश विसरित परावर्तन की स्थिति में मापा जाता है। विभिन्न वातावरण और जलवायु डेलाइट सेंसर द्वारा मापी गई विभिन्न चमक मानों का कारण बनती हैं।
  • सेंसर को धातु, पीसीबी, एलईडी ट्रे आदि द्वारा कवर या छिपाया नहीं जाना चाहिए। सेंसर एंटीना और आसपास की सामग्री के बीच की दूरी 5 मिमी से अधिक होनी चाहिए। सेंसर एंटीना के पास, उसके ऊपर या नीचे कोई धातु या पीसीबी ट्रैक नहीं होना चाहिए। कवर की अनुशंसित मोटाई 2 मिमी है, और सेंसर एंटीना और कवर के बीच की दूरी 3.2 मिमी से अधिक होनी चाहिए।
  • कंपन संकेतों को गतिमान संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर की स्थापना लंबे समय तक कंपन करने वाली वस्तुओं, जैसे बड़ी धातु उपकरण, पाइप, एयर कंडीशनिंग आउटलेट, एग्जॉस्ट वेंट, स्मोक एग्जॉस्ट मशीन पोर्ट, हिलने वाले पंखे आदि से दूर होनी चाहिए। डिटेक्शन क्षेत्र में पालतू जानवर झूठे ट्रिगर का कारण बन सकते हैं।
  • माइक्रोवेव मॉड्यूल की एंटीना सतह को इनपुट AC, आउटपुट DC, रेक्टिफायर ब्रिज, ट्रांसफार्मर, स्विच ट्यूब और अन्य उच्च-शक्ति उपकरणों से दूर रखा जाना चाहिए ताकि उच्च आवृत्ति संकेतों को माइक्रोवेव सेंसर के एंटीना के सामान्य संचालन को प्रभावित करने से रोका जा सके।
  • सेंसर केवल इनडोर उपयोग के लिए है। बाहरी या अर्ध-आउटडोर उपयोग के लिए वाटरप्रूफ प्रभाव प्रभावित होगा। हवा, बारिश और चलती वस्तुएं झूठे ट्रिगर का कारण बन सकती हैं। जब सेंसर को धातु के लैंप, धातु की परावर्तक सतह या छोटे संलग्न वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होगा और झूठे ट्रिगर का कारण बनेगा, कृपया संवेदनशीलता कम करें या तकनीकी सहायता के लिए निर्माता से पूछें।
  • जब परिवेश का तापमान 80°C से अधिक हो जाता है, तो ओवर-टेम्परेचर प्रोटेक्शन ट्रिगर हो सकता है (ठंडा होने के बाद स्वचालित रिकवरी)
  • नए स्थापना वातावरण के लिए, स्थापना से पहले 5 नमूने परीक्षण करने की सिफारिश की जाती है।
