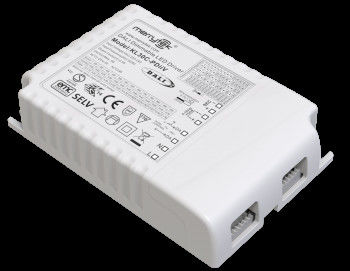

30W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए

  • 30W DALI2 12-83Vdc Output Constant Current 1-10v Dimmable LED Driver For LED LED Panel
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या KL30C-PDIIV2
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सफेद बॉक्स + कार्टन, 50 पीसी/सीटीएन
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी या पेपैल
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz डीसी इनपुट वोल्टेज रेंज 200-240Vdc
संचालन विधा सतत प्रवाह नियंत्रण विधि डाली DT6 और Pushdim और 1 10V डिमनेबल एलईडी ड्राइवर
ऊर्जा घटक ≥0.95 दक्षता 86%
मौजूदा 110/230/240/260/275ma आयाम 103x67x22 मिमी
आईपी रेटिंग IP20 वारंटी 5 वर्ष
प्रमुखता देना

30W DALI2.0 डिममेबल एलईडी ड्राइवर

,

1-10V डिम करने योग्य एलईडी ड्राइवर

,

निरंतर धारा DALI2.0 डिममेबल एलईडी ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण

30W DALI2 12-83Vdc आउटपुट स्थिर धारा 1 10v डीम करने योग्य एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए



1वर्णन

- पूरे डिमिंग रेंज के लिए फ्लिपर मुक्त

- स्टैंडबाय शक्ति 0.5W से कम

- बटन दबाकर प्राथमिक डिमिंग

- 1-10V डिमर और पोटेंशियोमीटर के साथ माध्यमिक डिमिंग

- अंतर्निहित DALI इंटरफ़ेस DT6

- 10V पीडब्ल्यूएम डिमिंग (3KHz-8KHz) का समर्थन करता है

-सुरक्षाः शॉर्ट सर्किट / अति तापक्रम / अति वोल्टेज

उच्च परिवेश तापमान के लिए कम करंट

-मेमोरी फंक्शन के साथ pushDIM

- 5 वर्ष की वारंटी



2.पैरामीटर

इनपुट ऑपरेटिंग वोल्टेज 198-264Vac 50Hz/60Hz
नामित इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
डीसी इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.16ए मैक्स.
इनपुट इनरुश करंट <8A (आधा करंट पल्स सेकंड 50μs) @230Vac
शक्ति कारक ≥ 0.95 (@230Vac,100% लोड)
कुल सामंजस्य विकृति विशिष्टः 13% (@230Vac, 100% भार)
स्टैंडबाय पावर ≤0.5W (@PUSH या DALI बंद होने पर 230Vac)
दक्षता 86%Max (@230Vac,100% लोड)
वायरिंग विधि पुश टर्मिनल, wइरेक्रॉस सेक्शनः0.75-1.5 मिमी2

स्वचालित सर्किट ब्रेकर

(तार में वर्तमान की गणना)

 प्रकार बी10 बी13 बी16 बी20 B25 /
संख्या 25 30 40 50 60 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 45 60 70 95 120 150
आउटपुट ऑपरेटिंग मोड निरंतर धारा
भार प्रकार एलईडी
झिलमिलाहट / झिलमिलाहट मुक्त फ्लिपकार मानः पूरे डिमिंग रेंज के लिए 2% से कम
प्रारंभ समय <1s (@230Vac,)
निर्बाध भार पर आउटपुट वोल्टेज 95V DC अधिकतम।
लोड आउटपुट वोल्टेज रेंज 12-83V DC
पूर्ण भार पर आउटपुट शक्ति 30W अधिकतम
लोड आउटपुट करंट 110~275mA: विवरण के लिए
निरंतर धारा/वोल्टेज सटीकता निरंतर धारा सटीकता ± 5%
वायरिंग विधि पुश टर्मिनल, wइरेक्रॉस सेक्शनः 0.75-1.5 मिमी2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (Max.lead length:20M)
1-10V ((0-10V) डिमिंग 1-10V डिमिंग ((पोर्ट करंट<1MA) कोई बंद फ़ंक्शन नहीं
(अधिकतम लीड लंबाईः 20M)
धुंधलापन रेंज प्राथमिक पुश और डीएएलआई डिमिंगः 0%-100%
1-10V डिमिंगः 2%-100%
प्राथमिक पीडब्ल्यूएम डिमिंग 1-10V पोर्ट पीडब्ल्यूएम डिमिंग (3KHZ-8KHZ)
पोटेंशियोमीटर हाँ, 100kΩ
डीएएलआई डिमिंग DALI डिमिंग (Max.lead length:300M)
अपवादपीघुमावआरइक्विरमेंट तापमान पर आउटपुट
सुरक्षा		 हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((जांच की जा सकती है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((जांच की जा सकती है)

परिचालन

पर्यावरण

 ऑपरेटिंग तापमान/नमी -25°C~50°C आर्द्रताः 85% (गैर-संक्षेपण)
भंडारण तापमान/ आर्द्रता -40°C~80°C, आर्द्रताः 10%~95%
अधिकतम केस टेम्प (Tc) 85°C

सुरक्षा

& ईएमसी

 ईएमसी मानक EN55015 EN61547 EN61000-3-2
डीएएलआई प्रोटोकॉल मानक IEC62386-102, IEC62386-207 DT6
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणन ईएनईसी, एसईएमकेओ. सीबी. सीई.
वोल्टेज का सामना करना 3750Vac, 5mA, 60s (इनपुट ¥L N-आउटपुट ¥SEC)
अन्य सुरक्षा का स्तर IP20
सुरक्षा का प्रकार वर्ग II
संयंत्र का प्रकार स्वतंत्र संयंत्र
स्थापना आयाम 103*67*22 मिमी
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 15 इकाइयों अधिकतम.
पैकेजिंग की आवश्यकता निर्देश + फ्लैपबोर्ड + बाहरी कार्डबोर्ड ((K=A)
वजन 139 ग्राम
जीवन 5 वर्ष @Ta पूर्ण भार
नोटः सभी मापदंडों का परीक्षण 230Vac के इनपुट वोल्टेज और 25 डिग्री वातावरण पर किया जाता है, जब तक कि निर्दिष्ट न हो।

3आयाम (एकताः मिमी)

30W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए 030W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए 1

4वायरिंग आरेख



चित्र Aडीएएलआईधुंधलामिंग

30W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए 2

अंजीरबीडिम दबाएँमिंग

30W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए 3

अंजीरसी1-10V डिममिंग

30W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए 4



5अवमानना

30W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए 5

6. मंदी वक्र

30W DALI2 12-83Vdc आउटपुट निरंतर धारा 1-10v डीममेबल एलईडी ड्राइवर एलईडी एलईडी पैनल के लिए 6

7.वर्तमान गियर सेटिंग



धारा ((mA) डीआईपी पोमाक्स ((W) Uout ((V)
1 2 3 4
110mA - - - - 9.1 12 ¢ 83
230mA चालू - - - 19.1 12 ¢ 83
240mA - चालू - - 19.9 12 ¢ 83
260mA - - चालू - 21.6 12 ¢ 83
275mA - - - चालू 22.8 12 ¢ 83



8. चालू/बंद और मंदीकरण कार्य का वर्णन

A. PUSH स्विच को छोटा दबाएं (छोटा प्रेस समय 0.1S-1S), और एलईडी ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंगः PUSH स्विच (1S-8S) दबाकर रखें, एलईडी ड्राइवर डिमिंग, ब्राइटनिंग या डिमिंग प्राप्त कर सकता है, डिमिंग रेंज 2-100% है।

C. मेमोरी: पुश डिमिंग में डिमिंग मेमोरी फंक्शन होता है।

डी. डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़ी पावर को पुश स्विच को 15 सेकंड से अधिक समय तक दबाकर पकड़कर सिंक्रनाइज़ किया जा सकता है

ई. डीएएलआई डिमिंग मोडः बिजली की आपूर्ति को डीएएलआई सिस्टम से कनेक्ट करें, और डीएएलआई होस्ट इसे डिमिंग कर सकता है। डिमिंग रेंज 0-100% है।



9. मामलों की आवश्यकताएप्रवृत्ति

1) इनपुट पावर चालू करने से पहले एलईडी स्ट्रिंग को लोड से जोड़ा जाना चाहिए, अन्यथा एलईडी स्ट्रिंग क्षतिग्रस्त हो सकती है।

2) एलईडी ड्राइव इनपुट बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
