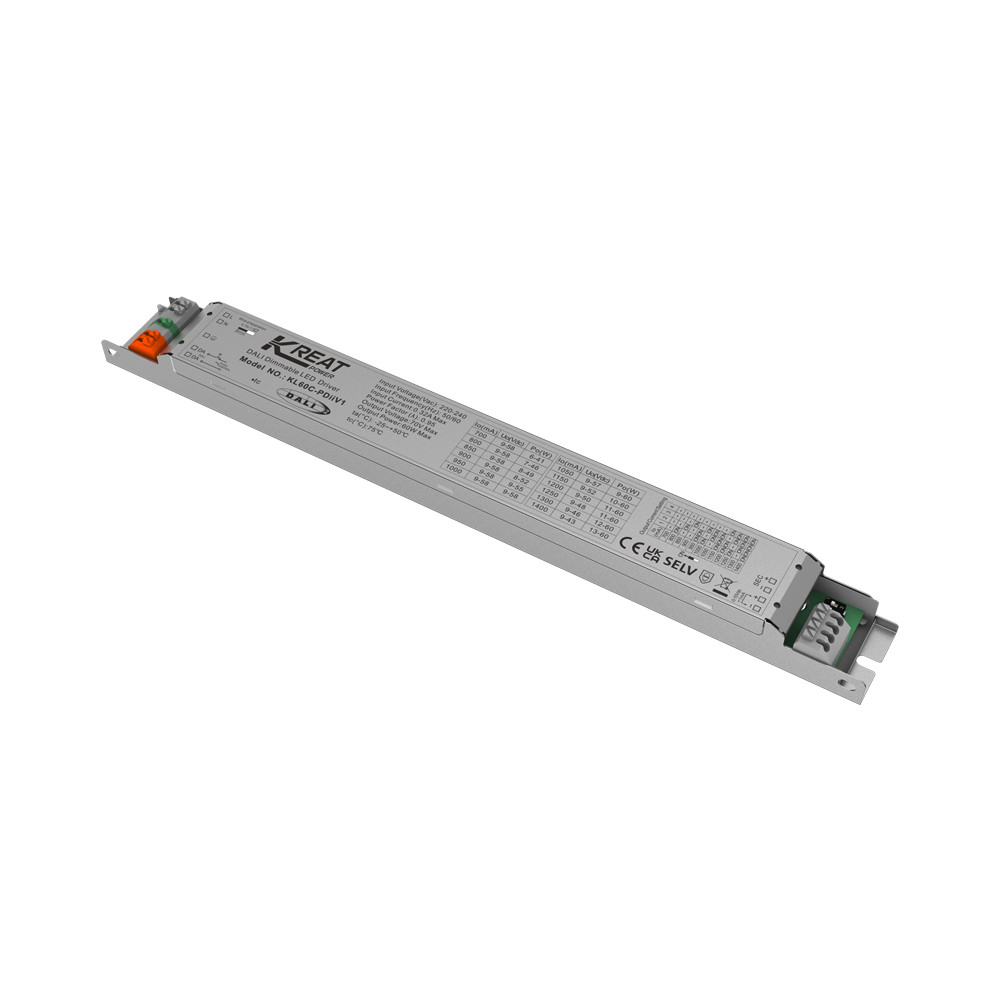

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ

  • 60W Constant Current LED Dimming Driver With DALI2 Dimming
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम KREATPOWER
प्रमाणन CE, RoHS
मॉडल संख्या KL60C-PDiiV1
न्यूनतम आदेश मात्रा 100 पीसीएस
मूल्य Negotiable
पैकेजिंग विवरण निर्देश + फ्लैपबोर्ड + बाहरी कार्डबोर्ड ((K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता प्रति माह 20,000 पीसी

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
कार्यरत वोल्टेज 198-264Vac 50Hz /60Hz रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz
अतिरिक्त शक्ति ≤0.5W(@230Vac जब पुश या DALI बंद हो) काम प्रणाली सतत प्रवाह
संरक्षण की डिग्री IP20 उद्घाटन का आकार 284*30*20.5 मिमी
परिचालन तापमान -25℃~50℃ आर्द्रता:85% (गैर-संघनक) ज़िंदगी 50000h @Ta पूर्ण भार
हाई लाइट

निरंतर धारा एलईडी डिमिंग ड्राइवर

,

DALI2 एलईडी डिमिंग ड्राइवर

,

60W DALI डिममेबल एलईडी ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ



[उत्पाद की विशेषता]

  • पूरे डिमिंग रेंज के लिए फ्लिपर मुक्त
  • स्टैंडबाय पावर 0.5W से कम
  • बटन दबाकर प्राथमिक मंद करना
  • 1-10V डिमर और पोटेंशियोमीटर के साथ माध्यमिक डिमिंग
  • अंतर्निहित DALI इंटरफेस DT6
  • 10V पीडब्ल्यूएम डिमिंग (3KHz-8KHz) का समर्थन करता है
  • सुरक्षाः शॉर्ट सर्किट/अधिक तापमान/अधिक वोल्टेज
  • अत्यधिक उच्च परिवेश तापमान के लिए घटाव करंट
  • मेमोरी फ़ंक्शन के साथ मंद दबाएँ
  • 5 वर्ष की गारंटी



[पैरामीटर]

इनपुट

 ऑपरेटिंग वोल्टेज 198-264Vac 50Hz /60Hz
नामित इनपुट वोल्टेज 220-240Vac 50Hz /60Hz
डीसी इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.23ए मैक्स.
इनपुट इनरुश करंट <15A (आधा धारा पल्स चौड़ाई100μs) @ 230Vac
शक्ति कारक ≥ 0.95 (@230Vac,100% लोड)

कुल सामंजस्य विकृति

विशिष्टः ((@230Vac, 100% भार)

 50C-3
13%
स्टैंडबाय पावर ≤0.5W (@PUSH या DALI बंद होने पर 230Vac)

दक्षता

अधिकतम ((@230Vac,100% भार)



८७%
वायरिंग विधि धक्का टर्मिनल, तार का क्रॉस सेक्शनः0.5-1.5 मिमी2

आउटपुट

 ऑपरेटिंग मोड निरंतर धारा
भार प्रकार एलईडी

रिपल आवश्यकता (फ्लिपरिंग या

चाट-मुक्त)

फ्लिपकार मानः पूरे डिमिंग रेंज के लिए 2% से कम
प्रारंभ समय <1s (@230Vac,)
नो लोड आउटपुट वोल्टेजःDC Max.

70V
लोड आउटपुट वोल्टेज रेंज

9-58
पूर्ण भार पर आउटपुट शक्ति

60W
लोड आउटपुट करंट क्वेरी डायल सेटिंग तालिका

निरंतर धारा/वोल्टेज

सटीकता

निरंतर धारा सटीकता ± 5%
वायरिंग विधि धक्का टर्मिनल, तार का क्रॉस सेक्शनः0.5-1.5 मिमी2





नियंत्रण विधि

 प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (Max.lead length:20M)
1-10V ((0-10V) डिमिंग

1-10V डिमिंग ((पोर्ट करंट<1MA) कोई बंद फ़ंक्शन नहीं

(अधिकतम लीड लंबाई:20M)

धुंधलापन रेंज

प्राथमिक पुश और डीएएलआई डिमिंगः 0%-100%

1-10V डिमिंगः 2%-100%
प्राथमिक पीडब्ल्यूएम डिमिंग 1-10V पोर्ट पीडब्ल्यूएम डिमिंग (3KHZ-8KHZ)
पोटेंशियोमीटर हाँ, 100kΩ
डीएएलआई डिमिंग DALI डिमिंग (Max.lead length:300M)

अपवाद

सुरक्षा आवश्यकताएं

तापमान पर आउटपुट

सुरक्षा

 हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((जांच की जा सकती है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((जांच की जा सकती है)

परिचालन वातावरण

 ऑपरेटिंग तापमान/नमी -25°C~50°C आर्द्रता:85% (गैर संक्षेपण)
भंडारण तापमान/ आर्द्रता -40°C~80°C, आर्द्रता:10%~95%
अधिकतम केस टेम्प (Tc) 85°C



सुरक्षा और ईएमसी

 ईएमसी मानक EN55015 EN61547 EN61000-3-2
डीएएलआई प्रोटोकॉल मानक IEC62386-102, IEC62386-207 DT6
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणन CE RoHS
वोल्टेज का सामना करना 3750Vac, 5mA, 60s (इनपुट ¥L N-आउटपुट ¥SEC)

अन्य

 सुरक्षा का स्तर IP20
सुरक्षा का प्रकार वर्ग I
संयंत्र का प्रकार स्वतंत्र संयंत्र
स्थापना आयाम 284*30*20.5 मिमी
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 20 इकाइयों अधिकतम.
पैकेजिंग की आवश्यकता निर्देश + फ्लैपबोर्ड + बाहरी कार्डबोर्ड ((K=A)
वजन 225 ग्राम
जीवन 50000h @Ta पूर्ण भार

नोटः सभी मापदंडों का परीक्षण 230Vac के इनपुट वोल्टेज और 25 डिग्री वातावरण पर किया जाता है, जब तक कि निर्दिष्ट न हो।



[आयाम (इकाई: मिमी)]

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ 0



[वायरिंग आरेख]

अंजीर ए डीएएलआई धुंधलापन

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ 1



अंजीर बी धक्का धुंधलापन

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ 2

चित्रा.सी 1-10V डिमिंग

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ 3



[घटाना]

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ 4



[Dइम्मिंग वक्र]

60W निरंतर धारा एलईडी डिमिंग ड्राइवर DALI2 डिमिंग के साथ 5



[वर्तमान गियर सेटिंग]

KL60C-PDiiV1

वर्तमान गियर सेटिंग

 1 2 3 4
700 ((9-58V) - - - -
800 ((9-58V) चालू - - -
850 ((9-58V) - चालू - -
900 ((9-58V) - - चालू -
950 ((9-58V) चालू चालू - -
1000 ((9-58V) चालू - चालू -
1050 ((9-57V) - चालू चालू -
1100 ((9-55V) - चालू - चालू
1150 ((9-52V) चालू चालू चालू -
1200 ((9-50V) चालू चालू - चालू
1250 ((9-48V) चालू - चालू चालू
1300 ((9-46V) - चालू चालू चालू
1400 ((9-43V) चालू चालू चालू चालू



[चालू/बंद और मंदीकरण कार्य का वर्णन]

A. PUSH स्विच (short press time 0.1S-1S) को छोटा दबाएं, LED ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंगः PUSH स्विच (1S-8S) दबाकर रखें, एलईडी ड्राइवर डिमिंग, ब्राइटनिंग या डिमिंग प्राप्त कर सकता है, डिमिंग रेंज 2-100% है।

C. मेमोरी: PUSH डिमिंग में डिमिंग मेमोरी फंक्शन होता है।

डी. डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़ी पावर को पुश स्विच को 15 सेकंड से अधिक समय तक दबाकर दबाकर सिंक्रनाइज़ किया जा सकता है

ई. डीएएलआई डिमिंग मोडः बिजली की आपूर्ति को डीएएलआई सिस्टम से कनेक्ट करें, और इसे डीएएलआई होस्ट द्वारा डिमिंग किया जा सकता है। डिमिंग रेंज 0-100% है।



[ध्यान दें]

1) इनपुट पावर चालू करने से पहले एलईडी स्ट्रिंग को लोड से जोड़ा जाना चाहिए, अन्यथा एलईडी स्ट्रिंग क्षतिग्रस्त हो सकती है।

2) एलईडी ड्राइव इनपुट बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
