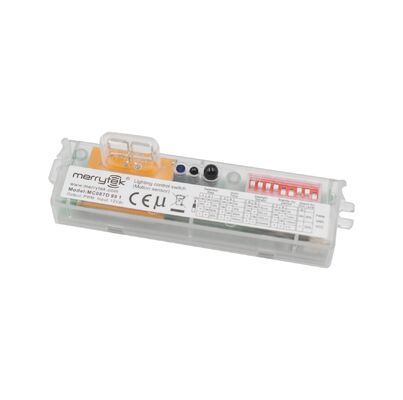

पारदर्शी शेल PWM डिमेबल ट्राई-प्रूफ लाइट सेंसर पार्किंग लॉट के लिए, पेटेंटेड एंटीना डिज़ाइन MC087D 99 1 के साथ

  • Transparent Shell PWM Dimmable Tri-proof Light Sensor For Parking Lot, With Patented Antenna Design MC087D 99 1
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या एमसी087डी 99 1
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण क्लैपबोर्ड + कार्टन(K=A)
प्रसव के समय 1, नमूना और छोटे आदेशः आपके भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर (जब स्टॉक में) । 2, थो
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000/प्रति माह
उत्पाद विवरण
प्रचालन वोल्टेज रेंज 12 ± 1VDC उत्पादन में संकेत PWM / 0-10V डिमिंग सिग्नल
बढ़ती हुई ऊँचाई 3 मीटर (6 मीटर अधिकतम) कामकाजी पर्यावरण तापमान -25 ~ 60 ℃
कार्यशील वर्तमान 20±3mA इंस्टालेशन एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन,
पैकेट क्लैपबोर्ड + कार्टन(K=A) जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

PWM डिमेबल ट्राई-प्रूफ लाइट

,

मोशन सेंसर पार्किंग लॉट लाइट

,

पेटेंटेड एंटीना सेंसर लाइट
एक संदेश छोड़ें
उत्पाद विवरण
पार्किंग लॉट के लिए पारदर्शी शेल PWM डिमेबल ट्राई-प्रूफ लाइट सेंसर
उत्पाद सुविधाएँ
  • 0-10V डिमिंग सिग्नल या PWM डिमिंग सिग्नल आउटपुट के साथ 12V DC इनपुट
  • वैकल्पिक तीन-चरणीय और दो-चरणीय डिमिंग, समायोज्य डिटेक्शन क्षेत्र के साथ
  • अनुकूली एल्गोरिथम के साथ पेटेंटेड एंटीथेटिकल डिपोल एंटीना डिज़ाइन
  • धातु वातावरण में साइड-लोब विकिरण के कारण झूठे ट्रिगर को समाप्त करता है
  • पार्किंग लॉट और समान अनुप्रयोगों के लिए आदर्श
  • आसान सेटअप के लिए रिमोट कंट्रोल और डीआईपी स्विच कॉन्फ़िगरेशन
तकनीकी विनिर्देश
इनपुट विनिर्देश
रेटेड वोल्टेज12±1Vdc
कार्यशील धारा20±3mA
रिपल वोल्टेज<100mVp-p
आउटपुट विनिर्देश
आउटपुट सिग्नलPWM डिमिंग सिग्नल | 0-10VDC डिमिंग सिग्नल
डेलाइट सेंसर
डेलाइट प्राथमिकता चालू5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux
डेलाइट प्राथमिकता बंद150Lux | 200Lux | 300Lux
सेंसर पैरामीटर
ट्रांसमिटिंग पावर1mW अधिकतम।
डिटेक्शन एरिया (त्रिज्या)छत पर माउंटिंग 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
दीवार पर माउंटिंग: r≥5m@0.3m/s, r≥3m@1m/s
माउंटिंग ऊंचाई3m (6m अधिकतम)
पर्यावरणीय विनिर्देश
कार्यशील तापमान-25~60℃
भंडारण तापमान-40~80℃
आर्द्रता≤85% गैर-संक्षेपण
प्रमाणन और मानक
प्रमाणितCE
पर्यावरण आवश्यकताएँRoHS 2.0, Reach
IP रेटिंगIP20
अन्य विनिर्देश
वायरिंग3 पिन 2.0mm टर्मिनल
स्थापनाअंतर्निहित
पैकेजक्लैपबोर्ड + कार्टन (K=A)
जीवनकाल5 साल की वारंटी
मॉडल भिन्नताएँ
मॉडल संख्या।MC087D 99 1
सेट मोडटॉप डिप | बॉटम डिप | टॉप डिप | बॉटम डिप
माउंटिंग संरचनाक्लैस्प संरचना | क्लैस्प संरचना | स्क्रू इंस्टॉलेशन संरचना | स्क्रू इंस्टॉलेशन संरचना
आउटपुट सिग्नलPWM डिमिंग सिग्नल | PWM डिमिंग सिग्नल | PWM डिमिंग सिग्नल | PWM डिमिंग सिग्नल
उत्पाद चित्रMC087D sensor clasp structure variant 1MC087D sensor clasp structure variant 2MC087D sensor screw installation variant 1MC087D sensor screw installation variant 2
कार्यात्मक मोड
कार्यकॉन्फ़िगरेशन
चालू/बंद कार्यस्टैंड-बाय अवधि को "0s" पर सेट किया गया
दो-चरणीय डिमिंग कार्यस्टैंड-बाय अवधि को "+∞" पर सेट किया गया, डेलाइट सेंसर को "अक्षम" पर सेट किया गया
तीन-चरणीय डिमिंग कार्यस्टैंड-बाय अवधि को "1min/10min" पर सेट किया गया, डेलाइट सेंसर को "अक्षम" पर सेट नहीं किया गया
डेलाइट प्राथमिकतास्टैंड-बाय अवधि को "+∞" पर सेट किया गया, डेलाइट सेंसर को "10Lux/30Lux/50Lux" पर सेट किया गया
उत्पाद जानकारी
आयाम
MC087D sensor dimensional diagram
कार्य और वायरिंग आरेख
MC087D sensor function and wiring diagram
स्थापना गाइड
MC087D sensor installation method 1MC087D sensor installation method 2
स्थापना नोट:माइक्रोवेव एंटीना और धातु प्लेट और लैंप हाउसिंग के बीच की दूरी 3.2 मिमी से अधिक होनी चाहिए, और धातु प्लेट स्टेप 2 मिमी से अधिक ऊंचा नहीं होना चाहिए, अन्यथा यह माइक्रोवेव एंटीना के संचालन को प्रभावित करेगा।
डीआईपी स्विच कॉन्फ़िगरेशन
कार्यडिटेक्शन एरियाहोल्ड टाइमडेलाइट सेंसरस्टैंड-बाय अवधिस्टैंड-बाय डिम लेवल
123456789
IONON100%ONON5sONON15LuxONON0sON20%
IION-75%ON-30sON-50LuxON-1min-30%
III-ON50%-ON3min-ON150Lux-ON10min
IV--25%--10min--Disable--+∞
नोट:जब स्टैंड-बाय अवधि डायल कोड को +∞ पर सेट किया जाता है, तो यह हाफ-ब्राइट शटडाउन के साथ डेलाइट प्राथमिकता मोड में प्रवेश करेगा।
विकिरण पैटर्न
MC087D sensor radiation pattern diagram
आरंभीकरण और डिफ़ॉल्ट सेटिंग्स
आरंभीकरण प्रक्रिया

पावर ऑन होने के बाद लाइट 100% चमक पर चालू हो जाएगी, और 10 सेकंड के बाद बंद हो जाएगी। आरंभीकरण के दौरान, कोई बाहरी गति संवेदन संकेत नहीं पहचाना जाएगा।

डिफ़ॉल्ट सेटिंग्स
  • संवेदनशीलता: 100%
  • होल्ड टाइम: 5s
  • डेलाइट सेंसर: अक्षम
  • स्टैंड-बाय अवधि: 0s
  • स्टैंड-बाय डिम लेवल: 20%
आवेदन दिशानिर्देश
महत्वपूर्ण स्थापना नोट्स:
  • स्थापना केवल योग्य इलेक्ट्रीशियन द्वारा की जानी चाहिए
  • स्थापना, वायरिंग, या डीआईपी स्विच सेटिंग्स बदलने से पहले हमेशा पावर बंद करें
  • डिटेक्शन एरिया वस्तु की गति, आकार, माउंटिंग ऊंचाई, कोण, वातावरण और परावर्तक सामग्री के साथ भिन्न होता है
  • दीवार पर माउंटिंग छत पर माउंटिंग की तुलना में डिटेक्शन एरिया को काफी बढ़ा देती है
  • विभिन्न स्थापना वातावरणों के लिए सेंसर पैरामीटर को समायोजित करने की आवश्यकता हो सकती है
  • केवल इनडोर उपयोग के लिए - बाहरी उपयोग वाटरप्रूफ प्रदर्शन को प्रभावित करता है
  • अधिकतम स्थापना ऊंचाई: 6 मीटर (इष्टतम: 3 मीटर)
  • सेंसर के बीच न्यूनतम दूरी: 3 मीटर
  • चलती वस्तुओं, पंखों, डीसी मोटर्स या एयर आउटलेट के पास स्थापना से बचें
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते - बंद धातु बाड़ों में स्थापित न करें
  • स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक के साथ डीसी विनियमित बिजली की आपूर्ति का उपयोग करें (<100mV)
  • लोड करंट 25mA से अधिक होना चाहिए
