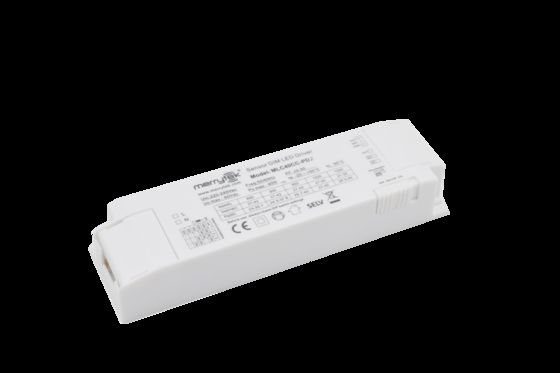

40W आइसोलेटेड सेंसर डिम एलईडी ड्राइवर कलर टेम्परेचर सिलेक्शन के साथ, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE、UKCA、SAA
मॉडल संख्या MLC40CC-PD2
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण पीई बैग क्लैपबोर्ड, कार्टन (K=A)
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी/महीना
उत्पाद विवरण
वोल्टेज क्रोध 220-240Vac 50Hz /60Hz अतिरिक्त बिजली ≤0.5w （सेंसिंग स्प्लिट हेड के साथ कोई सुसज्जित नहीं
ऊर्जा घटक ≥0.95 (230V अधिकतम भार) आक्रोश करंट ≤30a （100US आधा-वर्तमान）@230V एसी
कार्य करने का तरीका सीसी आईपी ​​रेटिंग आईपी20
जीवनभर 5years वारंटी@TA50/TC70 ℃ ℃ 230V पूर्ण लोड
प्रमुखता देना

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
एक संदेश छोड़ें
उत्पाद विवरण
40W आइसोलेटेड सेंसर डिम एलईडी ड्राइवर कलर टेम्परेचर सिलेक्शन, 900-1050mA के साथ
उत्पाद सुविधाएँ
  • आइसोलेटेड टू-स्टेज सर्किट फ्रेम, फुल डिमिंग और फ्लिकर-फ्री
  • करंट गियर सेट करने के लिए डीआईपी स्विच का समर्थन करें; सीसी/सीडब्ल्यू/डब्लूडब्ल्यू का चयन करने के लिए स्लाइड स्विच
  • 8.5V सहायक बिजली आपूर्ति का समर्थन करें, सेंसिंग स्प्लिट हेड के साथ एकीकृत सेंसिंग फ़ंक्शन प्राप्त कर सकते हैं
  • पीडब्लूएम डिमिंग कंट्रोल पोर्ट से लैस
  • विभिन्न माइक्रोवेव सेंसर या वायरलेस स्मार्ट मॉड्यूल के लिए उपयुक्त
पैरामीटर
इनपुट
रेटेड वोल्टेज 220-240V एसी 50Hz/60Hz
स्टैंड-बाय पावर ≤0.5W (सेंसिंग स्प्लिट हेड से लैस नहीं)
सर्ज 1KV(L/N,EN61000-4-5)
पावर फैक्टर ≥0.95 (230V मैक्स लोड)
इनपुट करंट ≤0.23A @230VAC फुल लोड
इनरश करंट ≤30A(100us हाफ-करंट)@230V एसी
वर्किंग एफिशिएंसी ≥86% (230V मैक्स लोड)
आउटपुट
वर्किंग मोड सीसी
लोड का प्रकार एलईडी
फ्लिकर ≤5%
कांस्टेंट करंट एक्यूरेसी कांस्टेंट करंट एक्यूरेसी ±5%
सहायक ड्राइवर पैरामीटर 8.5 ±0.5VDC करंट: 100mA मैक्स
नो-लोड आउटपुट वोल्टेज 60VDC मैक्स
फुल लोड पावर 40W मैक्स
लोड करंट 900mA/950mA/1000mA/1050mA
लोड आउटपुट वोल्टेज रेंज 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
असामान्यता सुरक्षा आवश्यकताएँ
सुरक्षा मोड इनपुट ओवरवोल्टेज सुरक्षा; इनपुट नो-लोड सुरक्षा इनपुट शॉर्ट सर्किट सुरक्षा
पर्यावरणीय आवश्यकताएँ
ऑपरेटिंग तापमान अंतर्निहित:-25…+60°C
Tcase-max 85°C
स्टोरेज तापमान/आर्द्रता -40°C…+80°C आर्द्रता: ≤85% (गैर-संक्षेपण)
प्रमाणपत्र मानक
प्रमाणपत्र सीई, यूकेसीए, एसएए
पर्यावरणीय आवश्यकता आरओएचएस2.0, रीच आवश्यकता
सुरक्षा मानक (एलवीडी) EN61347-1, EN61347-2-13
ईएमसी मानक EN55015, EN61547, EN61000-3-2, EN61000-3-3
वोल्टेज झेलना प्राइमरी से सेकेंडरी: 3.75KVAC
आईपी रेटिंग आईपी20
उत्पाद श्रेणी क्लास II
अन्य
वायरिंग विधि प्रेस टर्मिनल, तार व्यास:0.5-1.0mm2
स्थापना अंतर्निहित
पैकेज पीई बैग क्लैपबोर्ड, कार्टन (के=ए)
नेट वजन 135 ±5g
जीवनकाल 5 साल की वारंटी @Ta50/TC70°C, 230V फुल लोड
उत्पाद जानकारी
वायरिंग और फ़ंक्शन
Wiring diagram for 40W Isolated Sensor DIM LED Driver
आयाम (इकाई:मिमी)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
पैरामीटर वक्र
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
जीवनकाल वक्र
Life time curve for 40W Isolated Sensor DIM LED Driver
आउटपुट करंट सेटिंग
आउटपुट करंट वोल्टेज रेंज एस1 एस2
1050mA 20-38V चालू चालू
1000mA 20-40V चालू -
950mA 20-42V - चालू
900mA 20-42V - -
आरंभीकरण

पावर-ऑन के बाद, यह आधा चमकदार होता है, और सेल्फ-टेस्ट के बाद, यह 0-10V पोर्ट वोल्टेज सेटिंग ब्राइटनेस में प्रवेश करता है (फुल ब्राइट के लिए निलंबित)।

डिफ़ॉल्ट सेटिंग

ऑर्डर या ग्राहक की मांग के अनुसार संबंधित करंट गियर को समायोजित करें।

आवेदन सूचना
  • कृपया इस उत्पाद का उपयोग विनिर्देशों के अनुसार करें। उपयोग की शर्तों से परे उत्पाद का उपयोग करने पर विफलता हो सकती है।
  • उत्पाद को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग, डीआईपी स्विच की सेटिंग बदलने से पहले बिजली बंद कर दें।
  • लोड एलईडी स्ट्रिंग को पहले जोड़ा जाना चाहिए, और फिर इनपुट पावर चालू करें, अन्यथा यह एलईडी स्ट्रिंग को नुकसान पहुंचा सकता है।
  • एलईडी ड्राइव इनपुट को पावर ऑफ करने के बाद, आउटपुट एंड पर अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
