65W पृथक सेंसर डीआईएम एलईडी ड्राइवर, पीडब्ल्यूएम डिमिंग टर्मिनल के साथ, 1200-1600mA वर्तमान MLC65C-PS

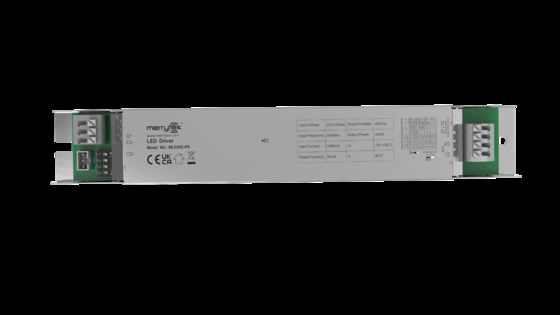

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

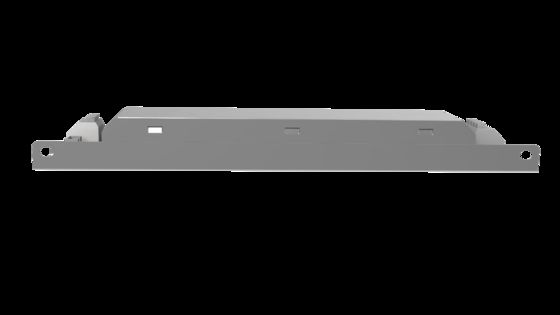

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

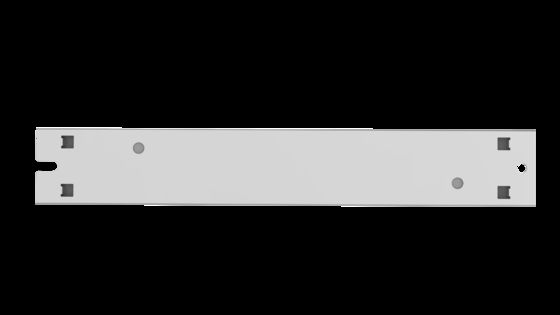

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

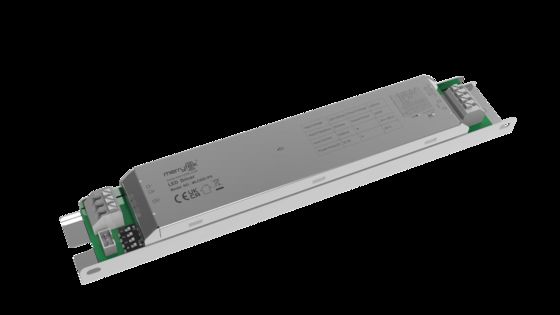

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

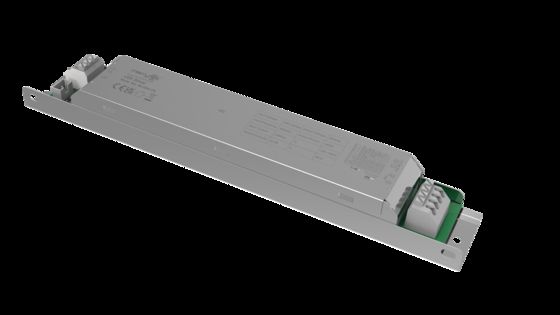

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE、UKCA、SAA
मॉडल संख्या एमएलसी65सी-पीएस
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण पीई बैग क्लैपबोर्ड, कार्टन (K=A)
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी/महीना
उत्पाद विवरण
वोल्टेज क्रोध 220-240Vac 50Hz/60Hz अतिरिक्त बिजली ≤0.5W (Merrytek 5.8Ghz सेंसिंग स्प्लिट हेड से लैस)
ऊर्जा घटक ≥0.95 (230V अधिकतम भार) वर्किंग मॉडल सतत प्रवाह
झिलमिलाहट ≤5% आईपी ​​रेटिंग आईपी20
जीवनभर 5 साल की वारंटी@Ta 230V फुल लोड
प्रमुखता देना

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
एक संदेश छोड़ें
उत्पाद विवरण
65W आइसोलेटेड सेंसर डिम एलईडी ड्राइवर, PWM डिमिंग टर्मिनल के साथ, 1200-1600mA करंट
उत्पाद सुविधाएँ
  • आइसोलेटेड टू-स्टेज सर्किट फ्रेम, फुल डिमिंग और फ्लिकर-फ्री
  • करंट गियर सेट करने के लिए DIP स्विच का समर्थन करें
  • 12V सहायक बिजली आपूर्ति का समर्थन करें, सेंसिंग स्प्लिट हेड के साथ एकीकृत सेंसिंग फ़ंक्शन प्राप्त कर सकते हैं
  • PWM डिमिंग कंट्रोल पोर्ट से लैस
  • विभिन्न माइक्रोवेव सेंसर या वायरलेस स्मार्ट मॉड्यूल के लिए उपयुक्त
पैरामीटर
उत्पाद श्रृंखला MLC60C-PS
रेटेड वोल्टेज 220-240V AC 50Hz/60Hz
स्टैंड-बाय पावर ≤0.5W (मेरीटेक 5.8Ghz सेंसिंग स्प्लिट हेड से लैस)
सर्ज 1KV (L/N, EN61000-4-5)
पावर फैक्टर ≥0.95 (230V मैक्स लोड)
इनपुट करंट ≤0.23A @230VAC फुल लोड
इनरश करंट <20A (100us हाफ-करंट) @230V AC
वर्किंग एफिशिएंसी ≥86% (230V मैक्स लोड)
आउटपुट
वर्किंग मॉडल CC
लोड का प्रकार LED
फ्लिकर ≤5%
कांस्टेंट करंट एक्यूरेसी कांस्टेंट करंट एक्यूरेसी ±5%
सहायक ड्राइवर पैरामीटर 12VDC करंट: 100mA मैक्स
नो-लोड आउटपुट वोल्टेज 60VDC मैक्स
फुल लोड पावर 65W मैक्स
लोड करंट 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
लोड आउटपुट वोल्टेज रेंज 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
असामान्यता सुरक्षा आवश्यकताएँ
सुरक्षा मोड इनपुट ओवरवोल्टेज सुरक्षा | इनपुट नो-लोड सुरक्षा | इनपुट शॉर्ट सर्किट सुरक्षा
पर्यावरणीय आवश्यकताएँ
ऑपरेटिंग तापमान अंतर्निहित: -25...+50℃
अधिकतम शेल तापमान (Tc) 85℃
भंडारण तापमान/आर्द्रता -40℃...+80℃ आर्द्रता: ≤85% (गैर-संक्षेपण)
प्रमाणपत्र मानक
प्रमाणपत्र CE, UKCA, SAA
पर्यावरणीय आवश्यकता RoHS2.0, Reach आवश्यकता
सुरक्षा मानक (LVD) EN61347-1, EN61347-2-13
EMC मानक EN55015, EN61547, EN61000-3-2, EN61000-3-3
वोल्टेज सहन करें प्राइमरी से सेकेंडरी: 3.75KVAC प्राइमरी से ग्राउंड :1.5KVAC
IP रेटिंग IP20
उत्पाद श्रेणी क्लास I
अन्य
वायरिंग विधि प्रेस टर्मिनल, तार व्यास: 0.5-1.0mm2
स्थापना अंतर्निहित
पैकेज PE बैग क्लैपबोर्ड, कार्टन (K=A)
नेट वजन 225±5g
जीवनकाल 5 साल की वारंटी @Ta 230V फुल लोड
स्प्लिट हेड कोल्लोकेशन
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
उत्पाद जानकारी

वायरिंग और फ़ंक्शन

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

आयाम (इकाई: मिमी)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
पैरामीटर वक्र
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
जीवन काल वक्र
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
आउटपुट करंट सेटिंग
आउटपुट करंट वोल्टेज रेंज S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
आरंभीकरण

जब पावर चालू होती है, तो यह स्थिर रूप से चालू रहती है। जब सेंसर कॉन्फ़िगर किया जाता है, तो यह सेंसर की स्थिति के अनुसार बदलता है।

डिफ़ॉल्ट सेटिंग

ऑर्डर या ग्राहक की मांग के अनुसार संबंधित करंट गियर को समायोजित करें।

आवेदन सूचना
  • कृपया इस उत्पाद का उपयोग विनिर्देशों के अनुसार करें। उपयोग की शर्तों से परे उत्पाद का उपयोग करने पर विफलता हो सकती है।
  • उत्पाद को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग, DIP स्विच की सेटिंग बदलने से पहले पावर बंद कर दें।
  • लोड LED स्ट्रिंग को पहले कनेक्ट किया जाना चाहिए, और फिर इनपुट पावर चालू करें, अन्यथा यह LED स्ट्रिंग को नुकसान पहुंचा सकता है।
  • LED ड्राइव इनपुट पावर बंद होने के बाद, आउटपुट एंड पर अवशिष्ट वोल्टेज होगा, जो लगभग 3 मिनट तक बना रह सकता है।
