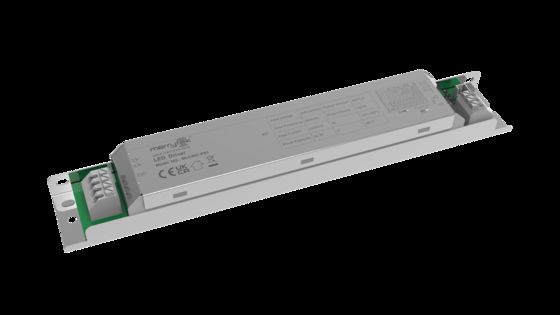

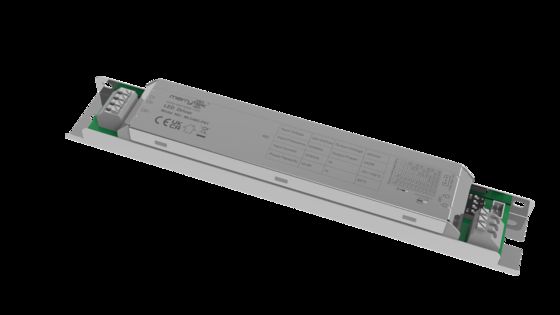

45W आइसोलेटेड सेंसर डिम एलईडी ड्राइवर, PWM डिमिंग टर्मिनल के साथ, 600-1050mA करंट MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE、UKCA、SAA
मॉडल संख्या MLC40C-PS1
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण पीई बैग क्लैपबोर्ड, कार्टन (K=A)
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी/महीना
उत्पाद विवरण
वोल्टेज क्रोध 220-240Vac 50Hz/60Hz अतिरिक्त बिजली ≤0.5W (Merrytek 5.8Ghz सेंसिंग स्प्लिट हेड से लैस)
ऊर्जा घटक ≥0.95 (230V अधिकतम भार) वर्किंग मॉडल सतत प्रवाह
झिलमिलाहट ≤5% आईपी ​​रेटिंग आईपी20
जीवनभर 5 साल की वारंटी@Ta 230V फुल लोड
प्रमुखता देना

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
एक संदेश छोड़ें
उत्पाद विवरण
45W आइसोलेटेड सेंसर डिम एलईडी ड्राइवर, PWM डिमिंग टर्मिनल के साथ, 600-1050mA करंट
उत्पाद सुविधाएँ
  • आइसोलेटेड टू-स्टेज सर्किट फ्रेम, फुल डिमिंग और फ्लिकर-फ्री
  • करंट गियर सेट करने के लिए DIP स्विच का समर्थन करें
  • 12V सहायक बिजली आपूर्ति का समर्थन करें, सेंसिंग स्प्लिट हेड के साथ एकीकृत सेंसिंग फ़ंक्शन प्राप्त कर सकते हैं
  • PWM डिमिंग कंट्रोल पोर्ट से लैस
  • विभिन्न माइक्रोवेव सेंसर या वायरलेस स्मार्ट मॉड्यूल के लिए उपयुक्त
तकनीकी पैरामीटर
उत्पाद श्रृंखला MLC40C-PS1
रेटेड वोल्टेज 220-240V AC 50Hz/60Hz
स्टैंड-बाय पावर ≤0.5W (मेरीटेक 5.8Ghz सेंसिंग स्प्लिट हेड से लैस)
सर्ज 1KV(L/N,EN61000-4-5)
पावर फैक्टर ≥0.95 (230V मैक्स लोड)
इनपुट करंट ≤0.23A @230VAC फुल लोड
इनरश करंट <20A(100us हाफ-करंट)@230V AC
वर्किंग एफिशिएंसी ≥86% (230V मैक्स लोड)
आउटपुट
वर्किंग मॉडल CC
लोड का प्रकार LED
फ्लिकर ≤5%
कांस्टेंट करंट एक्यूरेसी कांस्टेंट करंट एक्यूरेसी ±5%
सहायक ड्राइवर पैरामीटर 12VDC करंट: 100mA मैक्स
नो-लोड आउटपुट वोल्टेज 60VDC मैक्स
फुल लोड पावर 40W मैक्स
लोड करंट 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
लोड आउटपुट वोल्टेज रेंज 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
असामान्यता सुरक्षा आवश्यकताएँ
सुरक्षा मोड इनपुट ओवरवोल्टेज सुरक्षा | इनपुट नो-लोड सुरक्षा | इनपुट शॉर्ट सर्किट सुरक्षा
पर्यावरणीय आवश्यकताएँ
ऑपरेटिंग तापमान अंतर्निहित: -25…+50℃
अधिकतम शेल तापमान (Tc) 85℃
भंडारण तापमान/आर्द्रता -40℃…+80℃ आर्द्रता: ≤85% (गैर-संक्षेपण)
प्रमाणपत्र मानक
प्रमाणपत्र CE,UKCA,SAA
पर्यावरणीय आवश्यकता RoHS2.0, Reach आवश्यकता
सुरक्षा मानक (LVD) EN61347-1, EN61347-2-13
EMC मानक EN55015, EN61547, EN61000-3-2, EN61000-3-3
वोल्टेज सहन करें प्राइमरी से सेकेंडरी: 3.75KVAC प्राइमरी से ग्राउंड :1.5KVAC
IP रेटिंग IP20
उत्पाद श्रेणी क्लास I
अन्य
वायरिंग विधि प्रेस टर्मिनल, तार व्यास:0.5-1.0mm2
स्थापना अंतर्निहित
पैकेज PE बैग क्लैपबोर्ड, कार्टन (K=A)
नेट वजन 174±5g
जीवनकाल 5 साल की वारंटी @Ta 230V फुल लोड
स्प्लिट हेड कोल्लोकेशन
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
उत्पाद जानकारी
वायरिंग और फ़ंक्शन
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
आयाम (यूनिट:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
पैरामीटर वक्र
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
जीवनकाल वक्र
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
आउटपुट करंट सेटिंग
आउटपुट करंट वोल्टेज रेंज S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
आरंभीकरण

पावर ऑन होने पर, यह स्थिर रहता है। जब सेंसर कॉन्फ़िगर किया जाता है, तो यह सेंसर की स्थिति के अनुसार बदलता है।

डिफ़ॉल्ट सेटिंग

ऑर्डर या ग्राहक की मांग के अनुसार संबंधित करंट गियर को समायोजित करें।

आवेदन सूचना
  • कृपया इस उत्पाद का उपयोग विनिर्देशों के अनुसार करें। उपयोग की शर्तों से परे उत्पाद का उपयोग करने पर विफलता हो सकती है।
  • उत्पाद को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग, DIP स्विच की सेटिंग बदलने से पहले पावर बंद कर दें।
  • लोड LED स्ट्रिंग को पहले कनेक्ट किया जाना चाहिए, और फिर इनपुट पावर चालू करें, अन्यथा यह LED स्ट्रिंग को नुकसान पहुंचा सकता है।
  • LED ड्राइव इनपुट पावर ऑफ होने के बाद, आउटपुट एंड पर अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
