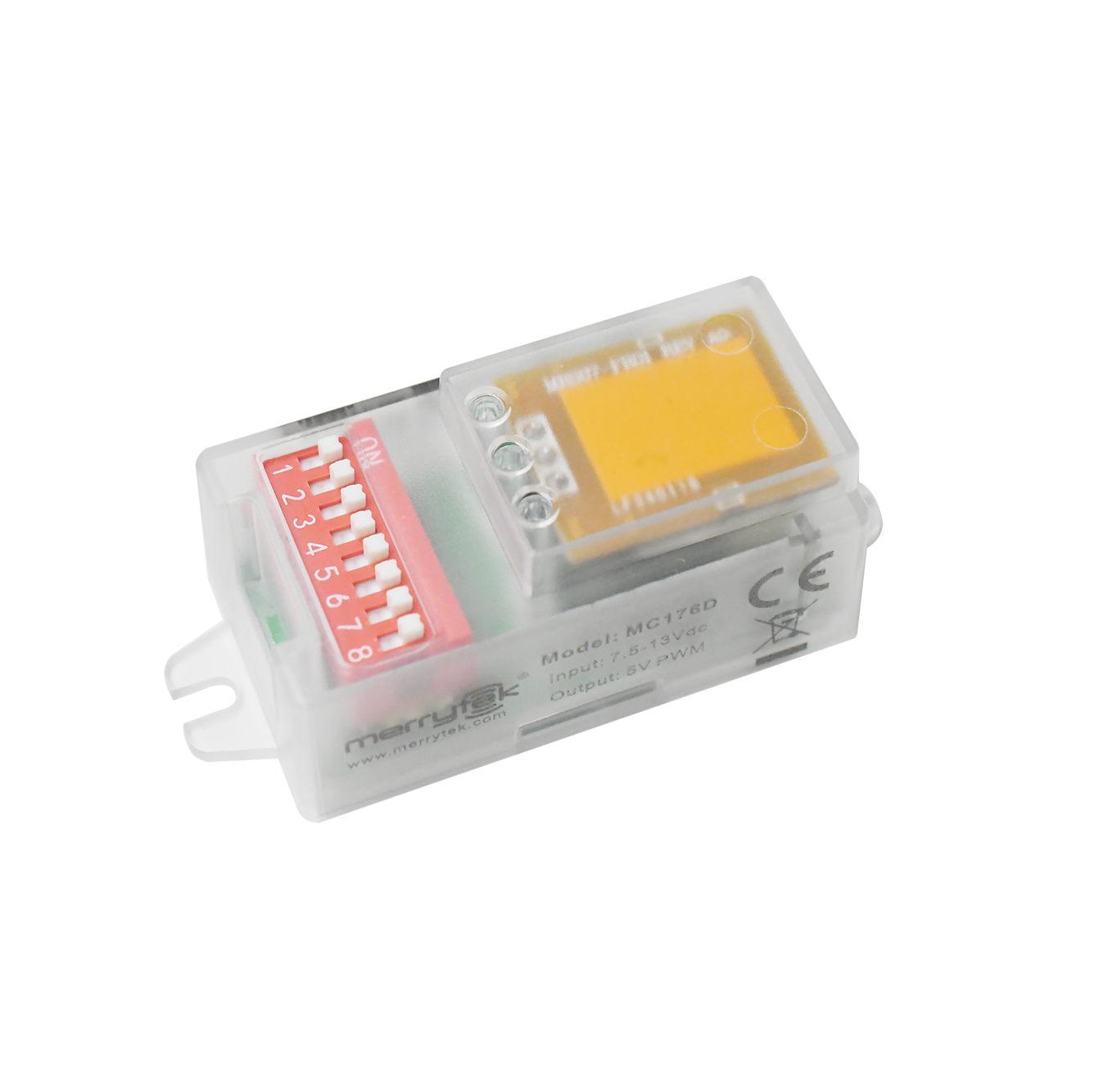

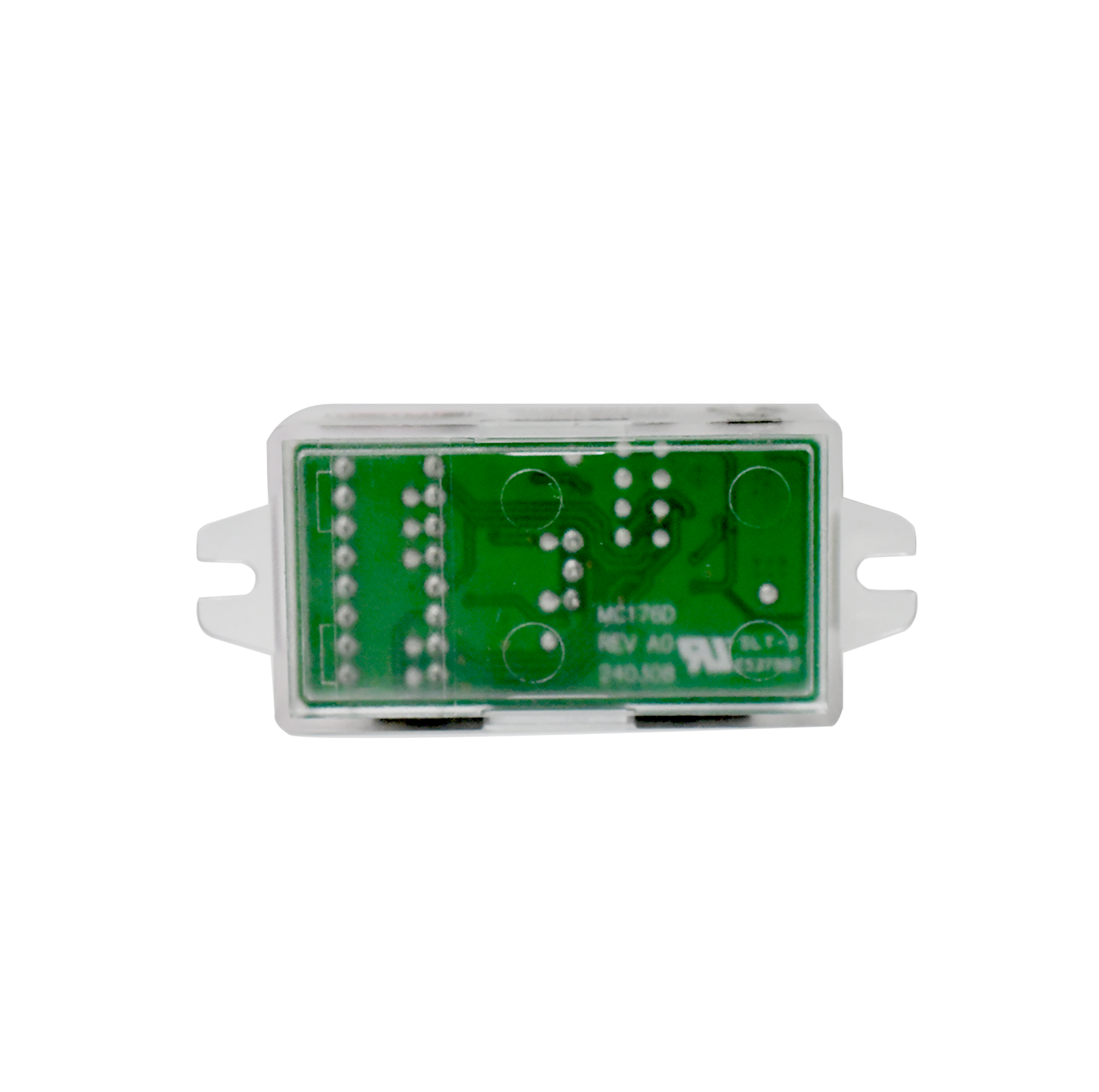

माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग

  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting
  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या एमसी176डी
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण बुलबुला बैग + विभाजन + बाहरी बॉक्स (K=A)
प्रसव के समय <i>within 5 working days for sample and small order;</i> <b>नमूना और छोटे आदेश के लिए 5 कार्य दिवसों
भुगतान शर्तें टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड वोल्टेज 7.5-13वीडीसी काम कर रहा है 16±2mA
उत्पादन में संकेत 5V PWM डिमिंग सिग्नल कार्य -आवृत्ति 5.8GHz ±75MHz, ISM बैंड
स्थापना ऊंचाई 3 मीटर (अधिकतम 6 मीटर) कार्य तापमान बिल्ट-इन: -25~60℃
जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

डेलाइट हार्वेस्टिंग के साथ माइक्रोवेव मोशन सेंसर

,

माइक्रोवेव डीसी मोशन सेंसर

,

डीआईपी स्विच माइक्रोवेव सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग
उत्पाद की विशेषताएं
  • 7.5-13 वीडीसी इनपुट, समानांतर सीसी पावर या 12 वीडीसी के साथ
  • सहायक शक्ति आउटपुट के लिए एलईडी ड्राइवर आपूर्ति
  • 5V पीडब्ल्यूएम डिमिंग सिग्नल, 3 चरण या 2 चरण डिमिंग
  • डीआईपी द्वारा सभी गति सेंसर पैरामीटर सेटिंग
  • प्रकाश मार्गदर्शक स्तंभ डिजाइन के साथ कम प्रतिबाधा एंटेना मॉड्यूल छोटे आकार, दीपक बोर्ड के उद्घाटन को कम कर सकते हैं
  • दिन का प्रकाश प्राथमिकता फ़ंक्शन
पैरामीटर
इनपुट
नामित वोल्टेज7.5-13वीडीसी
कार्य करंट16±2mA
रिपल वोल्टेज< 100mVp-p
आउटपुट
आउटपुट सिग्नल5V पीडब्ल्यूएम डिमिंग सिग्नल
दिन का प्रकाश सेंसर
दिन के प्रकाश की सीमा5Lux/15Lux/50Lux/निष्क्रिय
दिन का प्रकाश प्राथमिकताचालू।
5Lux15 लक्स
15 लक्स50Lux
50Lux100 लक्स
धुंधलापन स्तर25%
सेंसर पैरामीटर
कार्य आवृत्ति5.8GHz ±75MHz, ISM बैंड
प्रेषण शक्ति1mW अधिकतम.
पता लगाने का क्षेत्र100%/75%/50%/25%
समय रोकें5s/90s/3min/10min
प्रतीक्षा अवधि0s/30s/10min/+∞
पता लगाने की सीमा (छत्र)छत की स्थापना 3 मीटर ऊंचीः r≥4m@0.3m/s, r≥2.5m@1m/s; क्षैतिज स्थापना 2 मीटर ऊंचीः r≥8m@0.3m/s, r≥4m@1m/s
स्थापना की ऊंचाई3 मीटर (अधिकतम 6 मीटर)
पर्यावरण
कार्य तापमानअंतर्निहितः -25~60°C
भंडारण तापमान-40°C से 80°C, आर्द्रता ≤85% (गैर-संक्षेपण)
प्रमाणन मानक
प्रमाणितCE, RED (अपेन्डिंग)
पर्यावरणीय आवश्यकताएंRoHS के अनुरूप 2.0, पहुंच की आवश्यकताएं
आईपी रेटिंगIP20
अन्य
वायरिंग3 पिन 2.0 मिमी टर्मिनल
स्थापना की आवश्यकताएंअंतर्निहित स्थापना
पैकेजिंग की आवश्यकताएंबुलबुला बैग + विभाजन + बाहरी बॉक्स (K=A)
शुद्ध भार13 ±2g
जीवनकाल5 साल की वारंटी
कार्य विवरण
MC176Dकार्य
चालू/बंद फ़ंक्शननहीं
दो-चरण मंदीकरण कार्यस्टैंडबाय अवधि को "+∞" पर सेट किया जाना चाहिए
तीन चरणों का मंदीकरण कार्यस्टैंडबाय अवधि को "30S/10min" पर सेट किया जाना चाहिए
दिन के उजाले में फसलनहीं
दिन का प्रकाश प्राथमिकतास्टैंडबाय अवधि को "+∞" पर सेट किया जाना चाहिए
ऑपरेशन आरेख
चालू/बंद फ़ंक्शन (स्टैंडबाय अवधि को "0s" पर सेट करें)
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 0
2-चरण मंदीकरण कार्य (स्टैंड-बाय अवधि को "+∞" पर सेट करें)
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 1
तीन चरणों का डिमिंग फ़ंक्शन (स्टैंडबाय अवधि को "10S/1min/3min/5min/10min/30min" पर सेट किया जाना चाहिए)
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 2
दिन का प्रकाश प्राथमिकता
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 3
आरेख
आयाम ((मिमी)
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 4
वायरिंग, कार्य
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 5 माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 6
डीआईपी स्विच सेटिंग
पता लगाने का क्षेत्रसमय रोकेंदिन का प्रकाश सेंसरप्रतीक्षा अवधि
चालू करेंबंद करो
मैं 100% पर हूँ5S पर चालूचालू चालू 5Lux15 लक्सचालू चालू 0S
II - 75% पर- 90 पर- 15Lux पर50Lux- 30 पर
III ON - 50%चालू - 3 मिनटON - 50Lux100 लक्सचालू - 10 मिनट
IV - - 25%- - 10 मिनट- निष्क्रिय करें-- - +∞
विकिरण आरेख
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, डीआईपी स्विच सेटिंग 7
आरंभ करना

सेंसर पहली बार 100% चमक पर प्रकाश को चालू करेगा, और 10 सेकंड के बाद इसे बंद कर देगा। आरंभिकरण अवधि के दौरान, कोई बाहरी गति सेंसर संकेत का पता नहीं लगाया जाएगा।

डिफ़ॉल्ट सेटिंग

संवेदनशीलताः 100% प्रतीक्षा समयः 5 सेकंड दिन के प्रकाश सेंसरः निष्क्रिय; स्टैंडबाय अवधिः 0 एस; स्टैंडबाय मंद स्तरः 25%

आवेदन की सूचना
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग, डीआईपी स्विच की सेटिंग आदि को बदलने से पहले बिजली काट दें।
  • पता लगाने की दूरी ऐसे कारकों से संबंधित है जैसे चलती वस्तु की गति, चलती वस्तु का आकार, स्थापना ऊंचाई, स्थापना कोण,क्या स्थापना वातावरण खुला है, और रिफ्लेक्टर की सामग्री।
  • जब माइक्रोवेव सेंसर को दीवार पर लगाया जाता है, तो छत पर लगाए गए सेंसर की तुलना में पता लगाने की दूरी काफी बढ़ जाती है।
  • सेंसर मापदंडों को विभिन्न स्थापना वातावरणों में फिर से कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया निम्नलिखित निर्देशों का संदर्भ लें या निर्माता से संपर्क करें।
  • यह सेंसर केवल इनडोर उपयोग, बाहरी हवा और बारिश के लिए है, और आसपास की चलती वस्तुएं झूठी ट्रिगर का कारण बनेंगी।
  • सेंसर उत्पाद की स्थापना ऊंचाई 6 मीटर से अधिक नहीं हो सकती है और इष्टतम ऊंचाई 3 मीटर है; दो सेंसरों के बीच की दूरी 3 मीटर से अधिक होनी चाहिए।
  • जब सेंसर धातु के दीपक में, धातु के परावर्तक सतह पर या संकीर्ण बंद वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होंगे और झूठी ट्रिगरिंग का कारण बनेंगे।
  • कृपया सुनिश्चित करें कि सेंसर के आसपास कोई चलती संकेत जैसे कि प्रशंसक, डीसी मोटर्स, सीवरेज पाइप, वायु आउटलेट आदि न हों, अन्यथा सेंसर गलत ट्रिगर का कारण बन सकता है।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते, बंद या अर्ध-बंद धातु दीपक में स्थापित होने से बचें, और उत्पाद को अवरुद्ध करने वाला कोई धातु या कांच नहीं होना चाहिए।
  • विभिन्न पीडब्ल्यूएम / 0-10V ड्राइवर के साथ सेंसर, कम प्रकाश प्रभाव अलग हो सकता है।
  • स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक के साथ एक डीसी विनियमित बिजली आपूर्ति का उपयोग किया जाना चाहिए। बिजली आपूर्ति का रिपल 100mV से कम होना चाहिए; लोड करंट 25mA से अधिक होना चाहिए।
  • उत्पाद विनिर्देशों और मापदंडों को पूर्व सूचना के बिना अनुकूलित किया जा सकता है।
