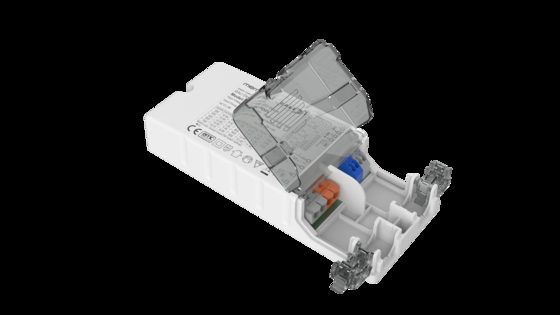

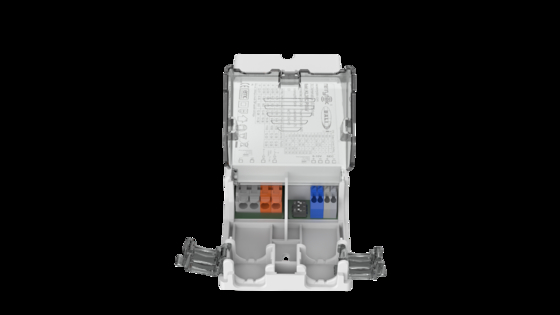

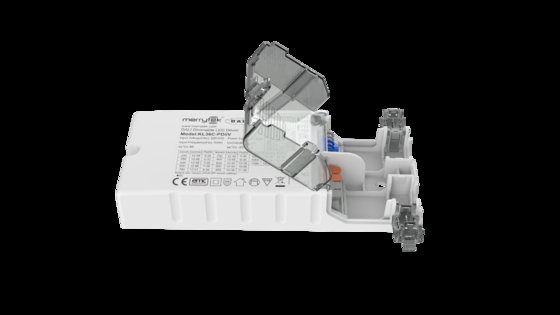

आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या KL36C-PDIIV
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सफेद बॉक्स + कार्टन, 50 पीसी/सीटीएन
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी या पेपैल
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz डीसी इनपुट वोल्टेज रेंज 200-240Vdc
संचालन विधा सतत प्रवाह नियंत्रण पद्धति डाली DT6 और Pushdim और 1 10V डिमनेबल एलईडी ड्राइवर
ऊर्जा घटक ≥0.95 क्षमता 88%
मौजूदा 500-1100MA आयाम 154x63x28 मिमी
आईपी ​​रेटिंग IP20 गारंटी 5 साल
प्रमुखता देना

36W डिम करने योग्य एलईडी ड्राइवर

,

डीएएलआई2 डिमिंग एलईडी ड्राइवर

,

500mA-1100mA निरंतर धारा चालक
एक संदेश छोड़ें
उत्पाद विवरण

आसान उपयोग श्रृंखला 36W स्थिर करंट डिमेबल एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ



1. विवरण

-पूरी डिमिंग रेंज के लिए झिलमिलाहट मुक्त

-0.5W से कम स्टैंड-बाय पावर

-पुश बटन के साथ प्राथमिक डिमिंग

-1-10V डिमर के साथ द्वितीयक डिमिंग

-अंतर्निहित DALI इंटरफ़ेस DT6

-सुरक्षा: शॉर्ट सर्किट / अधिक तापमान / अधिक वोल्टेज

-CLO मुआवजा

-उच्च परिवेश तापमान के लिए करंट को कम करना

-मेमोरी फ़ंक्शन के साथ pushDIM

-5 साल की वारंटी



2. पैरामीटर

इनपुट ऑपरेटिंग वोल्टेज 198-264Vac 50Hz/60Hz
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
DC इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.19A अधिकतम।
इनपुट इनरश करंट <15A (आधा करंट पल्स चौड़ाई 100μs) @230Vac
पावर फैक्टर (@230V100% लोड) ≥ 0.95
कुल हार्मोनिक विरूपण विशिष्ट: 15% (@230Vac, 100% लोड)
स्टैंड-बाय पावर ≤0.5W (@230Vac जब DALI बंद हो जाता है)
दक्षता (@230Vac, 100% लोड) 88% अधिकतम।
वायरिंग विधि वायर क्रॉस सेक्शन: 0.75-2.5mm2

स्वचालित सर्किट ब्रेकर

(तार में करंट की गणना करें)

 प्रकार B10 B13 B16 B20 B25 /
संख्या 20 25 35 45 55 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 35 50 55 75 95 120
आउटपुट ऑपरेटिंग मोड स्थिर करंट
लोड प्रकार एलईडी
रिपल आवश्यकता (झिलमिलाहट या झिलमिलाहट-मुक्त) झिलमिलाहट मान: पूरी डिमिंग रेंज के लिए 5% से कम
स्टार्ट-अप समय <1s (@230Vac); <0.5s (@200Vdc)
नो-लोड आउटपुट वोल्टेज 75V DC अधिकतम।
लोड आउटपुट वोल्टेज रेंज 9-58V DC
पूर्ण लोड आउटपुट पावर 36W अधिकतम।
लोड आउटपुट करंट 500-1100mA विवरण के लिए
स्थिर करंट/वोल्टेज परिशुद्धता स्थिर करंट परिशुद्धता ±5%
वायरिंग विधि वायर क्रॉस सेक्शन: 0.75-1.5mm2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (अधिकतम लीड वायर लंबाई: 20m)
DALI डिमिंग DALI डिमिंग (अधिकतम लीड लंबाई: 300m)
1-10V(0-10V)डिमिंग 0-10V डिमिंग (पोर्ट करंट <1mA) कोई टर्न ऑफ फ़ंक्शन नहीं
(अधिकतम लीड लंबाई: 20M)
डिमिंग रेंज 0%-100%
अपवाद Protection Requirements आउटपुट अधिक तापमान
सुरक्षा		 हाँ, बिना सेल्फ-रिकवरी फ़ंक्शन के (पूछताछ की जा सकती है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, बिना सेल्फ-रिकवरी फ़ंक्शन के (पूछताछ की जा सकती है)

ऑपरेटिंग

पर्यावरण

 ऑपरेटिंग तापमान/ आर्द्रता -25℃~50℃ आर्द्रता: 85% (गैर-संघनक)
भंडारण तापमान/ आर्द्रता -40℃~80℃, आर्द्रता: 85% (गैर-संघनक)
अधिकतम केस तापमान (Tc) 85℃

सुरक्षा

& EMC

 EMC मानक EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI प्रोटोकॉल मानक IEC62386-101 / 102 / 207 DT6 251 252 253
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणीकरण CE, ENEC, UKCA
वोल्टेज का सामना करें 3750Vac, 5mA, 60s (इनपुट “L N”- आउटपुट “SEC”)
अन्य सुरक्षा की डिग्री IP20
सुरक्षा का प्रकार कक्षा II
स्थापना प्रकार स्वतंत्र स्थापना
आयाम 154*63*28mm
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन

समानांतर: 15 यूनिट अधिकतम।

श्रृंखला: 25 यूनिट अधिकतम।
पैकेजिंग आवश्यकता PE बैग + सफेद बॉक्स + मैनुअल + विभाजन + बाहरी बॉक्स (K=A)
वज़न 173±5g
जीवन 5 वर्ष @Ta पूर्ण लोड
नोट: सभी पैरामीटर 230VAC और 25 डिग्री सेल्सियस के इनपुट वोल्टेज पर परीक्षण किए जाते हैं जब तक कि निर्दिष्ट न हो।



3. आयाम (इकाई: मिमी)

आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 0आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 1

4. वायरिंग आरेख

आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 2

चित्र A DALI डिममिंग

आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 3आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 4

चित्र।B पुश डिममिंग

आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 5

चित्र।C 1-10V डिममिंग





5. कम करना

आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 6

6. डिमिंग वक्र

आसान उपयोग श्रृंखला 36W निरंतर धारा डिम करने योग्य एलईडी ड्राइवर 500mA से 1100mA वैकल्पिक DALI2 डिमिंग और 5 साल की वारंटी अवधि के साथ 7

7. वर्तमान गियर सेटिंग

करंट (mA) DIP Pomax(W) Uout(V)
1 2 3 4
500 - - - - 29.0 9～ 58
550 - ON - - 31.9 9～ 58
600 - - ON - 34.8 9～ 58
650 - ON ON - 35.8 9～ 55
700 ON ON ON - 35.7 9～ 51
750 - - - ON 36.0 9～ 48
800 ON - - ON 36.0 9～ 45
850 - ON - ON 35.7 9～ 42
900 ON ON - ON 36.0 9～ 40
950 - - ON ON 36.1 9～ 38
1000 ON - ON ON 36.0 9～ 36
1050 - ON ON ON 35.7 9～ 34
1100 ON ON ON ON 36.3 9～ 33



8. ON/OFF और डिमिंग ऑपरेशन का विवरण

A. PUSH स्विच को छोटा दबाएं (छोटा-प्रेस समय 0.1s-1s), LED ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंग: PUSH स्विच को दबाकर रखें (1s-8s), LED ड्राइवर डिमिंग, ब्राइटनिंग या डिमिंग प्राप्त कर सकता है, डिमिंग रेंज 1-100% है।

C. मेमोरी: PUSH डिमिंग में डिमिंग मेमोरी फ़ंक्शन होता है।

D. डिमिंग सिंक्रनाइज़ेशन: एक ही PUSH स्विच से जुड़ा पावर 15s से अधिक समय तक PUSH स्विच को दबाकर और होल्ड करके सिंक्रनाइज़ किया जा सकता है

E. DALI डिमिंग मोड: बिजली की आपूर्ति को DALI सिस्टम से कनेक्ट करें, और इसे DALI होस्ट द्वारा डिम किया जा सकता है। डिमिंग रेंज 0-100% है।



9. मामले की आवश्यकताAttention

1) इनपुट पावर चालू करने से पहले एलईडी स्ट्रिंग को लोड से जोड़ा जाना चाहिए, अन्यथा एलईडी स्ट्रिंग क्षतिग्रस्त हो सकती है।

2) एलईडी ड्राइव इनपुट के बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
