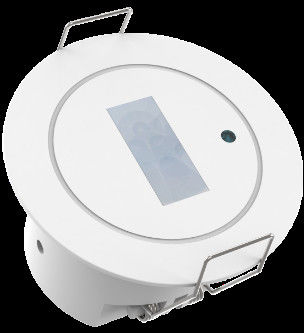

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर

  • Passive infra-red motion detector with NO or NC output with 4m mounting height
उत्पत्ति के प्लेस चीनी
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या MSA238D IR
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण व्हाइट बॉक्स + व्हाइट बॉक्स टैग + क्लैपबोर्ड + कार्टन (के = ए)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
इनपुट वोल्टेज 12-24वीडीसी वर्किंग करंट 20mA अधिकतम.
बिजली की खपत ≤0.5W कार्य नहीं/नेकां सूखा संपर्क
उपलब्ध पीआईआर मोशन डिटेक्शन, डेलाइट सेंसर माउंटिंग ऊंचाई 2.5-4 मीटर
स्थापना फ्लैश माउंट कट आकार Φ45 मिमी
एक संदेश छोड़ें
उत्पाद विवरण

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर


1विशेषताएं
1) पीआईआर गति का पता लगाना
2) समतल आयताकार फ्रेस्नेल लेंस के साथ उत्कृष्ट उपस्थिति
3) सटीक NO/NC शुष्क संपर्क आउटपुट
4) दिन के प्रकाश सेंसर का पता लगाने उपलब्ध है
5) डिटेक्शन क्षेत्र, प्रतीक्षा समय और दिन के प्रकाश की सीमा आदि को रिमोट से सेट किया जा सकता है।
6) अधिकतम पता लगाने की सीमाः पता लगाने की लंबी तरफ से 0-4 मीटर व्यास, पता लगाने की छोटी तरफ से 0-1 मीटर व्यास
7) हॉलवे और शौचालय में गति का पता लगाने की अत्यधिक सिफारिश की जाती है
8) फ्लश माउंटिंग और सतह माउंटिंग उपलब्ध
9) पूर्ण छत माउंटिंग के लिए कॉम्पैक्ट मिनी आकार



2.पैरामीटर

इनपुट/आउटपुट इनपुट वोल्ट 12-24V DC
नामित वोल्टेज 12/24V DC
कार्य करंट अधिकतम 20mA
बिजली की खपत ≤0.5W @12/24V DC
आउटपुट सिग्नल NO/NC शुष्क संपर्क (कारखाना सेटिंग NO शुष्क संपर्क है)
सेंसर पैरामीटर कार्य पीआईआर गति का पता लगाने, दिन के प्रकाश सेंसर
पता लगाने का क्षेत्र रिमोट सेटिंगः 100%/75%/50%/25%
समय रोकें रिमोट सेटिंगः 2s/1min/3min/5min/10min/30min
दिन के प्रकाश सेंसर की सीमा दूरस्थ सेटिंगः 15lux/50lux/निष्क्रिय
त्रिज्या का पता लगाने की सीमा ((100% संवेदनशीलता के आधार पर) 3 मीटर ऊंचाई की स्थापना के आधार पर स्पर्शशील चलनाः लंबी तरफ से 0-2 मीटर, छोटी तरफ से 0-0.5 मीटर @ 25°C ((रेडियल चलती पहचान सीमा कम हो जाएगी)
रिमोट कंट्रोल उपलब्ध
माउंटिंग ऊंचाई 2.5-4m विशिष्ट मानः 3m
आवेदन eएनवीiरोमनt ड्रिल छेद Φ45 मिमी
कार्य तापमान -25°C...+50°C ((विभिन्न तापमान के आधार पर पता लगाने की सीमा भिन्न हो सकती है))
भंडारण तापमान -40°C~+80°C
वारंटी 3 साल ((इनडोर आवेदन के तहत उत्पाद की गुणवत्ता समस्या के कारण उपलब्ध)
प्रमाणपत्र मानक प्रमाणपत्र सीई के अनुरूप
पर्यावरणीय आवश्यकताएं RoHS के अनुरूप
आईपी रेटिंग IP20

3आयाम

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर 0

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर 1



4वायरिंग आरेख

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर 2

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर 3

वायरिंग लेआउट सुझावः

1हाथ में हाथ के तारों की अत्यधिक अनुशंसा की जाती है, फिर भी स्टार-टोपोलॉजी या ट्री-टोपोलॉजी को दृढ़ता से अस्वीकार कर दिया जाता है
2जब एक लाइन में एक से अधिक पीसी सेंसर हों, तो आपको यह ध्यान रखना होगा कि उपकरण की वर्तमान खपत आपके चालक की लोडिंग क्षमता से अधिक नहीं होनी चाहिए।


5विकिरण का पता लगाना

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर 4





6पता लगाने का संकेत



उत्पाद मानव चलती संकेतों का पता लगाता है, और नीचे चलती संकेतों का विवरण दिया गया हैः

गतिशील संकेतःपता लगाने के क्षेत्र में महत्वपूर्ण मानव आंदोलन (चलने) का पता लगाना।



7. रिमोट कंट्रोल MH18

4 मीटर की माउंटिंग ऊंचाई के साथ NO या NC आउटपुट के साथ निष्क्रिय अवरक्त गति डिटेक्टर 5




अधिक जानकारी के लिए कृपया हमारे बिक्री प्रतिनिधि से संपर्क करें।
