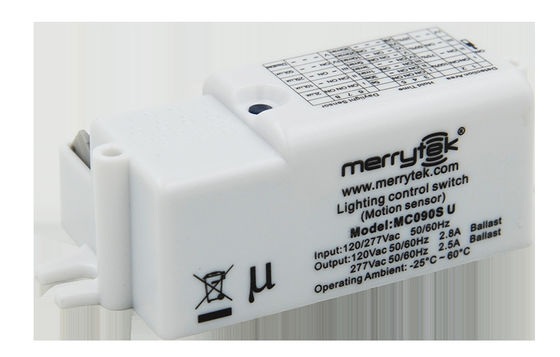

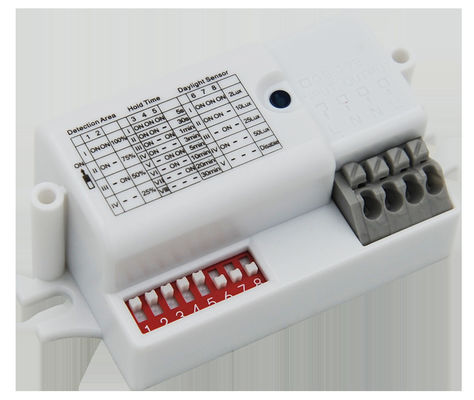

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U

  • Microwave Motion Sensor UL Approved Ultra-Small Size Super 5.8GHz Frequency MC090S U
  • Microwave Motion Sensor UL Approved Ultra-Small Size Super 5.8GHz Frequency MC090S U
  • Microwave Motion Sensor UL Approved Ultra-Small Size Super 5.8GHz Frequency MC090S U
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन UL
मॉडल संख्या एमसी090एस यू
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य Negotiation
पैकेजिंग विवरण बबल बैग + क्लैपबोर्ड + कार्टन
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी / माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Operating Voltage 105-300VAC Rated Voltage 120-277VAC
Working Mode ON/OFF Operating Frequency 5.8GHz
Certificate UL IP Rating IP20
एक संदेश छोड़ें
उत्पाद विवरण

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-छोटे आकार सुपर 5.8GHz आवृत्ति MC090S



1विशेषताएं

  • माइक्रोवेव मोशन डिटेक्शन संस्करण।
  • आठ डीआईपी स्विच सेटिंग, दूरी, समय, दिन का प्रकाश सेंसर, बहु-गति समायोज्य।
  • अल्ट्रा-छोटे माउंटिंग आकार, कई माउंटिंग विकल्प, शीर्ष और नीचे माउंटिंग विकल्पों के लिए समर्थन।
  • सुपर लागत प्रभावी, विभिन्न प्रकार के लैंप, त्रि-प्रूफ लैंप, छत लैंप का समर्थन करता है।
  • इन्फ्रारेड सेंसर का उपयोग प्रकाश सेंसर को फ़िल्टर करने के लिए किया जाता है, और प्रकाश संवेदनशीलता मूल्य अधिक सटीक है, और बादल और धूप वाले दिनों से प्रभावित नहीं होता है।
  • कमप्रतिबाधा के लिए बेहतर प्रतिरक्षा के लिए प्रतिबाधा 5.8G एंटेना।



2. पैरामीटर



इनपुट ऑपरेटिंग वोल्टेज रेंज 105-300VAC 50/60Hz
नामित वोल्टेज 120-277VAC 50/60Hz
नो लोड पावर ≤1.0W
स्टैंडबाय पावर ≤0.5W
वृद्धि परीक्षण एल और एन के बीचः 1 केवी
आउटपुट कार्य मोड चालू/बंद
लोड का प्रकार प्रतिरोध या क्षमता
लोड क्षमता 800W (प्रतिरोधक) या 400W (क्षमता)
लोड स्ट्राइज करंट 30A रिले - 30A (परीक्षण द्वितीय 500us @230Vac 50% Ipeak पर, पूर्ण भार पर ठंडी शुरुआत) या 60A (परीक्षण द्वितीय 200us @230Vac 50% Ipeak पर, पूर्ण भार पर ठंडी शुरुआत)
सेंसर ऑपरेटिंग आवृत्ति 5.8 GHz ±74.9 MHz.ISM तरंग बैंड
प्रेषण शक्ति 0.5mW अधिकतम.
प्रतीक्षा समय 5S/30S/60S/3min/5min/10min/20min/30min
पता लगाने का क्षेत्र 100% / 75% / 50% / 25%
दिन का प्रकाश सेंसर 2Lux/10Lux/25Lux/50Lux/डिसेबल
त्रिज्या का पता लगाना 4-7 मीटर (3 मीटर ऊंचाई पर स्थापित)
माउंटिंग ऊंचाई 2.5-6 m ((सक्शन टॉप इंस्टॉलेशन)
कोण का पता लगाना छत माउंट 150°

परिचालन

पर्यावरण

 परिचालन तापमान -20°C...+60°C आर्द्रताः 85% (गैर-संक्षेपण)
भंडारण तापमान -40°C...+80°C
प्रमाणपत्र मानक सुरक्षा मानक EN61058-1, EN61058-1-2
ईएमसी मानक EN55015, EN61547, EN61000-3-2, EN61000-3-3
पर्यावरणआवश्यकता RoHS
प्रमाणपत्रe यूएल
अन्य इनपुट/आउटपुट टर्मिनल विनिर्देश 0.5-0.75 मिमी2
आईपी रेटिंग IP20
सुरक्षा वर्ग वर्ग II
स्थापना अंतर्निहित स्थापना
आयाम 62*36*25 मिमी
पैकेज बुलबुला बैग + विभाजन + बाहरी बॉक्स (K=A)
शुद्ध भार ३६ ग्राम
जीवनकाल 5 साल की वारंटी@Ta 230V पूर्ण भार

नोट

1. N/A means not available.........................

2. पता लगाने का क्षेत्र गति वस्तु की मात्रा और गति गति पर प्रभाव पड़ता है. पता लगाने का क्षेत्र 165 सेमी ऊंचाई वाले व्यक्ति द्वारा परीक्षण किया जाता है और चलने की गति 0.5 मीटर/सेकंड है.


3कार्य

चालू/बंद फ़ंक्शन

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 0



4.आयाम (मिमी)

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 1

5तार

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 2

* सेंसर केवल एक भार कनेक्ट करने के लिए डिज़ाइन किया गया है। एक से अधिक भार कनेक्ट करने से सेंसर क्षतिग्रस्त हो सकता है।



6संरचना

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 3



7विकिरण पैटर्न

छत पर लगाव



छत की ऊंचाईः 3 मीटर

संवेदनशीलताः 100%/75%/50%/25%

छत पर चढ़ाई की ऊंचाईः 6m(*)

संवेदनशीलता:100%/75%/50%

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 4

सामान्य गति (गति:1 मीटर/सेकंड)

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 5

सामान्य गति (गति:1 मीटर/सेकंड)

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 6

धीमी गति से (गति 0.3m/s)

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 7

धीमी गति से चलना (गतिः 0.3m/s)

* 50%, 75%, 100% पहचान संवेदनशीलता 6 मीटर की माउंटिंग ऊंचाई पर स्थापित होने पर काम करने योग्य है। केवल 25% संवेदनशीलता गति संकेत का पता लगाने में सक्षम नहीं है।



दीवार पर लगानाः

दीवार पर लगाए गए ऊंचाईः 2 मीटर

संवेदनशीलताः 100%/75%/50%/25%

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 8

सामान्य गति (गति:1 मीटर/सेकंड)

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 9

धीमी गति से (गति 0.3m/s)



8. फ़ंक्शन डायलिंग सेटिंग्स

पता लगाने का क्षेत्र

  1 2

Ⅰ

 चालू चालू १००%

Ⅱ

 चालू

-

 75%

Ⅲ

-

 चालू 50%

Ⅳ

-

-

 25%



समय रोकें

  3 4 5

Ⅰ

 चालू चालू चालू 5S

Ⅱ

 चालू चालू - 30S

Ⅲ

 चालू - चालू 1 मिनट

चतुर्थ

 चालू - - 3 मिनट

वी

 - चालू चालू 5 मिनट

VI

 - चालू - 10 मिनट

सातवाँ

 - - चालू 20 मिनट

आठवां

 - - - 30 मिनट



दिन का प्रकाश सेंसर

  6 7 8
Ⅰ चालू चालू चालू 2Lux
Ⅱ चालू चालू - 10 लक्स
Ⅲ - चालू - 25 लक्स
चतुर्थ चालू - - 50Lux
वी - - - अक्षम करें

*जब डिसेबल गियर पर सेट किया जाता है, तो सेंसर तब तक प्रकाश को चालू करेगा जब तक कि वस्तु की गति का पता लगाया जाता है, भले ही प्रकाश पर्याप्त हो या नहीं।



9. ओवरराइड फ़ंक्शन

पावर बंद करें, सेंसर फ़ंक्शन को ओवरराइड करने के लिए 2 सेकंड के भीतर सेंसर को 3 बार (ON-OFF-ON-OFF-ON) चालू/बंद करें। लाइट्स 3 बार चमकेंगी और फिर हर समय चालू रहेंगी।संवेदक समारोह को बहाल करने के लिए बिजली बंद और फिर से पर.



10. आरंभिकरण

बिजली चालू होने के बाद, सेंसर स्वचालित रूप से 100% चमक पर प्रकाश को चालू कर देता है। 10 सेकंड के बाद, यह प्रकाश को बंद कर देता है। आरंभिकरण के दौरान, सेंसर आंदोलन का पता लगाने में सक्षम नहीं है।



11कारखाना सेटिंग्स

पता लगाने का क्षेत्रः 100%, प्रतीक्षा समयः 5S, दिन का प्रकाश सेंसरः निष्क्रिय



12सावधानी बरतें

1. डायल स्विच की सेटिंग स्थापित करने या समायोजित करने से पहले बिजली की आपूर्ति को बंद करना सुनिश्चित करें.

2. माइक्रोवेव धातु के माध्यम से पारित नहीं कर सकते हैं, सुनिश्चित करें कि वहाँ सेंसर के ऊपर कोई धातु नहीं है.

3माइक्रोवेव एंटीना के चारों ओर धातु से कम से कम 3.5 मिमी दूर होना चाहिए। एंटीना और धातु को एक ही क्षैतिज पर रखने की अनुमति नहीं है।

माइक्रोवेव मोशन सेंसर UL अनुमोदित अल्ट्रा-स्मार्ट साइज सुपर 5.8GHz फ्रीक्वेंसी MC090S U 10
