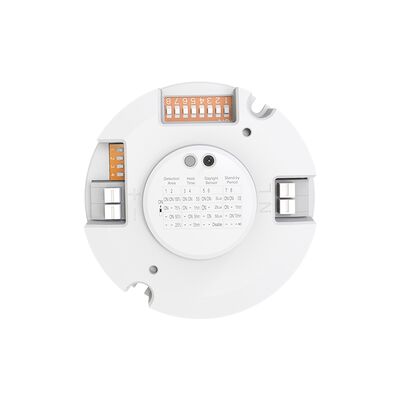

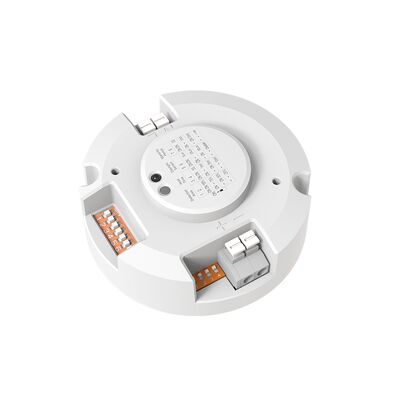

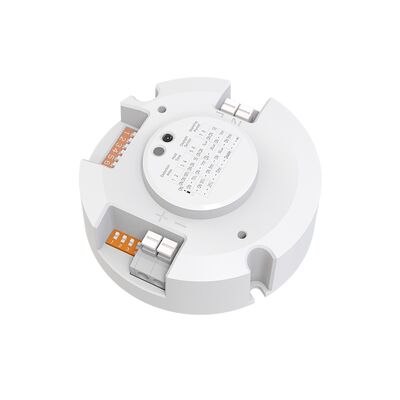

300-900mA करंट आउटपुट 16W सेंसर डिम LED ड्राइवर छत की रोशनी के लिए, डेलाइट प्राथमिकता फ़ंक्शन
| उत्पत्ति के प्लेस | शेनझेन, चीन |
|---|---|
| ब्रांड नाम | Merrytek |
| प्रमाणन | CE, RED |
| Model Number | MLC16C-DP4 |
| न्यूनतम आदेश मात्रा | 100 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | पीई बैग क्लैपबोर्ड, कार्टन (K=A) |
| प्रसव के समय | 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प् |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 10000 पीसी/महीना |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वोल्टेज रेंज | 220-240Vac 50Hz /60Hz | आक्रोश करंट | ≤15A (100us अर्ध-वर्तमान) @230V AC |
|---|---|---|---|
| ऊर्जा घटक | ≥0.90，230VAC/अधिकतम लोड | स्टैंडबाय पावर | ≤0.5W |
| पूर्ण भार शक्ति | 16W अधिकतम | प्रमाणन | CE RED |
| प्रमुखता देना | 16W सेंसर डीआईएम एलईडी ड्राइवर,डेलाइट प्राथमिकता के साथ LED ड्राइवर,300-900mA सेंसर डिमिंग ड्राइवर |
||
उत्पाद विवरण
16W सेंसर डीआईएम एलईडी ड्राइवर 300-900mA वर्तमान आउटपुट डेलाइट प्राथमिकता समारोह के साथ
उत्पाद की विशेषताएं
- माइक्रो पावर खपत के साथ ईआरपी मानक के अनुरूप
- 5.8GHz ISM बैंड, बैच RED प्रमाणित किया जा सकता है
- एकजुट ड्राइवर और सेंसर के साथ पृथक, झिलमिलाहट मुक्त डिजाइन
- विभिन्न अनुप्रयोगों के लिए कॉरिडोर फ़ंक्शन और प्रकाश प्राथमिकता फ़ंक्शन
- प्रकाश व्यवस्था के अंदर आसानी से स्थापित करने के लिए कॉम्पैक्ट आकार
- सभी मापदंडों डीआईपी स्विच के माध्यम से समायोज्य
तकनीकी विनिर्देश
इनपुट पैरामीटर
| वोल्टेज रेंज | 220-240V AC, 50Hz/60Hz |
| इनपुट करंट | ≤0.11A @ 230VAC |
| प्रवेश करंट | ≤15A (100us अर्ध-वर्तमान) @230V AC |
| टीएचडी | ≤20%, 230VAC/अधिकतम भार |
| शक्ति कारक | ≥0.90, 230VAC/अधिकतम भार |
| स्टैंडबाय पावर | ≤0.5W |
| कार्य कुशलता | ≥ 82%, @ 230V AC अधिकतम भार |
| बिजली का झटका | L/N:1KV |
आउटपुट पैरामीटर
| कार्य मॉडल | सीसी |
| भार का प्रकार | एलईडी |
| पूर्ण भार शक्ति | 16W अधिकतम |
| झिलमिलाहट लहर | 2% से कम |
| निर्बाध भार पर आउटपुट वोल्टेज | 60 वीडीसी अधिकतम |
| भार प्रवाह | 300mA/400mA/500mA/600mA/700mA/800mA/900mA |
| लोड आउटपुट वोल्टेज रेंज | 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V) |
| निरंतर धारा सटीकता | ± 5% @ 230VAC |
सेंसर पैरामीटर
| परिचालन आवृत्ति | 5.8GHz ±75MHz, ISM बैंड |
| प्रेषण शक्ति | 1mW |
| पता लगाने का क्षेत्र | 25%/50%/75%/100% |
| समय रोकें | 5S/1min/5min/10min |
| प्रतीक्षा अवधि | 0S/1min/10min/+∞ |
दिन के प्रकाश सेंसर पैरामीटर
| दिन के प्रकाश की सीमा | 5Lux/25Lux/50Lux/डिसेबल |
| दिन का प्रकाश प्राथमिकता खुला/बंद | खुला: 5Lux/25Lux/50Lux. बंद: 50Lux/100Lux/150Lux. |
| स्टैंडबाय डीआईएम स्तर | १५% |
| पता लगाने की त्रिज्या (संवेदनशीलताः 100%) | छत को माउंट करने के लिए 3 मीटरः 0.3m/S ≥4m, 1m/S ≥2.5m दीवार माउंट 2m: 0.3m/S ≥10m, 1m/S ≥5m |
| माउंटिंग ऊंचाई | 3m विशिष्ट मूल्य (6m अधिकतम) |
| 3 डीबी क्षेत्र कोण | 90°@Xz फ्लैट, 95°@Yz फ्लैट |
संरक्षण एवं पर्यावरण विनिर्देश
| ओवर वोल्टेज सुरक्षा | हाँ, आत्म-पुनर्प्राप्ति |
| नो लोड सुरक्षा | हाँ, आत्म-पुनर्प्राप्ति |
| शॉर्ट सर्किट सुरक्षा | हाँ, आत्म-पुनर्प्राप्ति |
| परिचालन तापमान | -25...+50°C |
| अधिकतम तापमान (Tc) | 75°C |
| भंडारण तापमान/नमी | -40°C...+80°C आर्द्रताः 85% |
| वोल्टेज का सामना करना | 3750Vac 5mA 60S (इनपुट "L N" से आउटपुट SEC+ SEC-) |
प्रमाणन और मानक
| सुरक्षा मानक (एलवीडी) | EN61347-1, EN61347-2-13 |
| ईएमसी मानक | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| पर्यावरणीय आवश्यकता | RoHS के अनुरूप |
| प्रमाणपत्र | सीई रेड |
| आईपी रेटिंग | IP20 |
| सुरक्षा वर्ग | वर्ग II |
भौतिक विनिर्देश
| वायरिंग विधि | प्रेस टर्मिनल, तार व्यासः 0.5-1.5mm2 |
| स्थापना | अंतर्निहित |
| स्थापना का आकार | Ф73mm × H23mm |
| पैकेज | पीई बैग क्लिपबोर्ड, कार्डबोर्ड (K=A) |
| शुद्ध भार | 78±3 ग्राम |
| जीवनकाल | 5 साल की वारंटी @Ta 230V पूर्ण भार |
पता लगाने वाले पैरामीटर के दिए गए मान सामान्यतः 165 सेमी ऊंचे परीक्षकों द्वारा खुले वातावरण में मापे जाते हैं।
परिचालन कार्य
चालू/बंद फ़ंक्शन:"स्टैंडबाय अवधि" को "0s" पर सेट करना, व्यावहारिक अनुप्रयोगों के अनुसार अन्य मापदंडों को समायोजित करना।
तीन चरणों में मंदीकरण कार्यःव्यावहारिक अनुप्रयोगों के अनुसार अन्य मापदंडों को समायोजित करते हुए स्टैंडबाय अवधि को "30s/10min" पर सेट करना।
दिन का प्रकाश प्राथमिकता कार्यःस्टैंडबाय अवधि को "+∞" पर सेट करना, अन्य मापदंडों को व्यावहारिक अनुप्रयोगों के अनुसार समायोजित करना।
आयाम
वायरिंग आरेख
आंतरिक संरचना
कट आउट आयाम
डीआईपी स्विच सेटिंग्स
पता लगाने का क्षेत्र
| स्विच 1 | स्विच 2 | क्षेत्रफल |
|---|---|---|
| चालू | चालू | १००% |
| चालू | - | 75% |
| - | चालू | 50% |
| - | - | 25% |
समय रोकें
| स्विच 3 | स्विच 4 | समय |
|---|---|---|
| चालू | चालू | 5S |
| चालू | - | 1 मिनट |
| - | चालू | 5 मिनट |
| - | - | 10 मिनट |
दिन का प्रकाश सेंसर
| स्विच 5 | स्विच 6 | दिन के प्रकाश की सीमा | खोलना/बंद करना |
|---|---|---|---|
| चालू | चालू | 5Lux | 5Lux/50Lux |
| चालू | - | 25 लक्स | 25Lux/100Lux |
| - | चालू | 50Lux | 50Lux/150Lux |
| - | - | अक्षम करें | अक्षम करें |
"स्टैंड-बाय अवधि" को "+∞" पर सेट करते समय दिन के प्रकाश प्राथमिकता फ़ंक्शन का एहसास करना
प्रतीक्षा अवधि
| स्विच 7 | स्विच 8 | अवधि |
|---|---|---|
| चालू | चालू | 0S |
| चालू | - | 1 मिनट |
| - | चालू | 10 मिनट |
| - | - | +∞ |
आउटपुट करंट
| आउटपुट करंट | आउटपुट वोल्टेज | स्विच 1 | स्विच 2 | स्विच 3 | स्विच 4 |
|---|---|---|---|---|---|
| 300 एमए | 9-40V | - | - | - | - |
| 400 एमए | 9-40V | - | - | - | चालू |
| 500 एमए | 9-32V | - | - | चालू | चालू |
| 600 एमए | 9-27V | - | चालू | - | चालू |
| 700 एमए | 9-23V | - | चालू | चालू | चालू |
| 800 एमए | 9-20V | चालू | चालू | - | चालू |
| 900 एमए | 9-18V | चालू | चालू | चालू | चालू |
विकिरण पैटर्न
सीलिंग माउंट ऊंचाईः 3 मीटर संवेदनशीलताः 100%/75%/50%/25%
सामान्य गति (गतिः 1 मीटर/सेकंड)
धीमी गति (गति 0.3m/s) - नोटः 25% संवेदनशीलता पर कोई पता लगाने का डेटा नहीं है, 3m माउंट ऊंचाई
छत की ऊंचाईः 6 मीटर संवेदनशीलताः 100%/75%
सामान्य गति (गतिः 1 मीटर/सेकंड)
धीमी गति (गति 0.3m/s) - नोटः 50%/25% संवेदनशीलता पर कोई पता लगाने का डेटा नहीं है, 6m माउंट ऊंचाई
दीवार पर घुड़सवार ऊंचाईः 2 मीटर संवेदनशीलताः 100%/75%/50%/25%
सामान्य गति (गतिः 1 मीटर/सेकंड)
धीमी गति से (गति 0.3m/s)
आरंभ करना
जब चालू किया जाता है, तो उत्पाद स्वचालित रूप से 100% चमक पर प्रकाश को चालू कर देता है। 10 सेकंड के बाद, यह प्रकाश को बंद कर देता है। आरंभिकरण के दौरान, उत्पाद चल रहे संकेतों का पता लगाने में सक्षम नहीं है।
फ़ैक्टरी सेटिंग्स
संवेदनशीलताः 100%; प्रतीक्षा समयः 5S; स्टैंडबाय अवधिः 0S; दिन के प्रकाश सेंसरः अक्षम।
आवेदन दिशानिर्देश
- स्थापना एक पेशेवर इलेक्ट्रीशियन द्वारा की जानी चाहिए। स्थापित करने, वायरिंग, या डीआईपी स्विच सेटिंग्स को बदलने से पहले बिजली बंद करें।
- माइक्रोवेव सेंसर प्लास्टिक और लकड़ी की वस्तुओं में अच्छी तरह से प्रवेश करते हैं, लेकिन एंटेना के पास धातु के सामान, धातु के खोल और कांच के खोल से बचें क्योंकि वे संचरण और रिसेप्शन को प्रभावित करते हैं।
- रेडियो हस्तक्षेप से बचने के लिए स्विच, राउटर और अन्य वायरलेस उपकरणों से कम से कम 2 मीटर की दूरी पर माइक्रोवेव सेंसर स्थापित करें (5G WIFI के लिए 2 मीटर से अधिक की दूरी की आवश्यकता होती है) ।
- सिग्नल हस्तक्षेप से बचने के लिए एंटेना सतह को इनपुट एसी और आउटपुट डीसी से दूर रखें।
- वाइब्रेशन उपकरण या चलती वस्तुओं के पास स्थापित करने से बचें, क्योंकि वाइब्रेशन सिग्नल गलत पहचान को ट्रिगर कर सकते हैं। बड़े धातु उपकरण, वेंटिलेशन पाइप, एयर कंडीशनिंग आउटलेट,निकास वेंटिलेटर, और धुआं निकास मशीनों. पालतू जानवर गुजर से सेंसर ट्रिगर कर सकते हैं.
- इनडोर इंस्टॉलेशन के लिए उपयुक्त है। अर्ध-बाहरी या बाहरी उपयोग के लिए, हवा और बारिश झूठे ट्रिगर का कारण बन सकती है। धातु के जुड़नार या संकीर्ण वातावरण में, संवेदनशीलता को कम करें या निर्माता से संपर्क करें।
- दीवार पर लगाना पता लगाने की दूरी को काफी बढ़ाता है - संवेदनशीलता को कम करता है या समर्थन के लिए निर्माता से संपर्क करता है।
- निरंतर सुधारों के कारण उत्पाद विनिर्देश बिना पूर्व सूचना के बदल सकते हैं।
- संवेदनशीलता क्षेत्र वस्तु गति गति, वस्तु आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण और परावर्तक सामग्री पर निर्भर करता है।
- दिन के प्रकाश सेंसर के मानों को छाया के बिना धूप वाले वातावरण में और परिवेश प्रकाश के विखुर प्रतिबिंब के साथ मापा जाता है। वास्तविक रोशनी के मूल्य पर्यावरण, समय, मौसम और जलवायु के आधार पर भिन्न हो सकते हैं।
