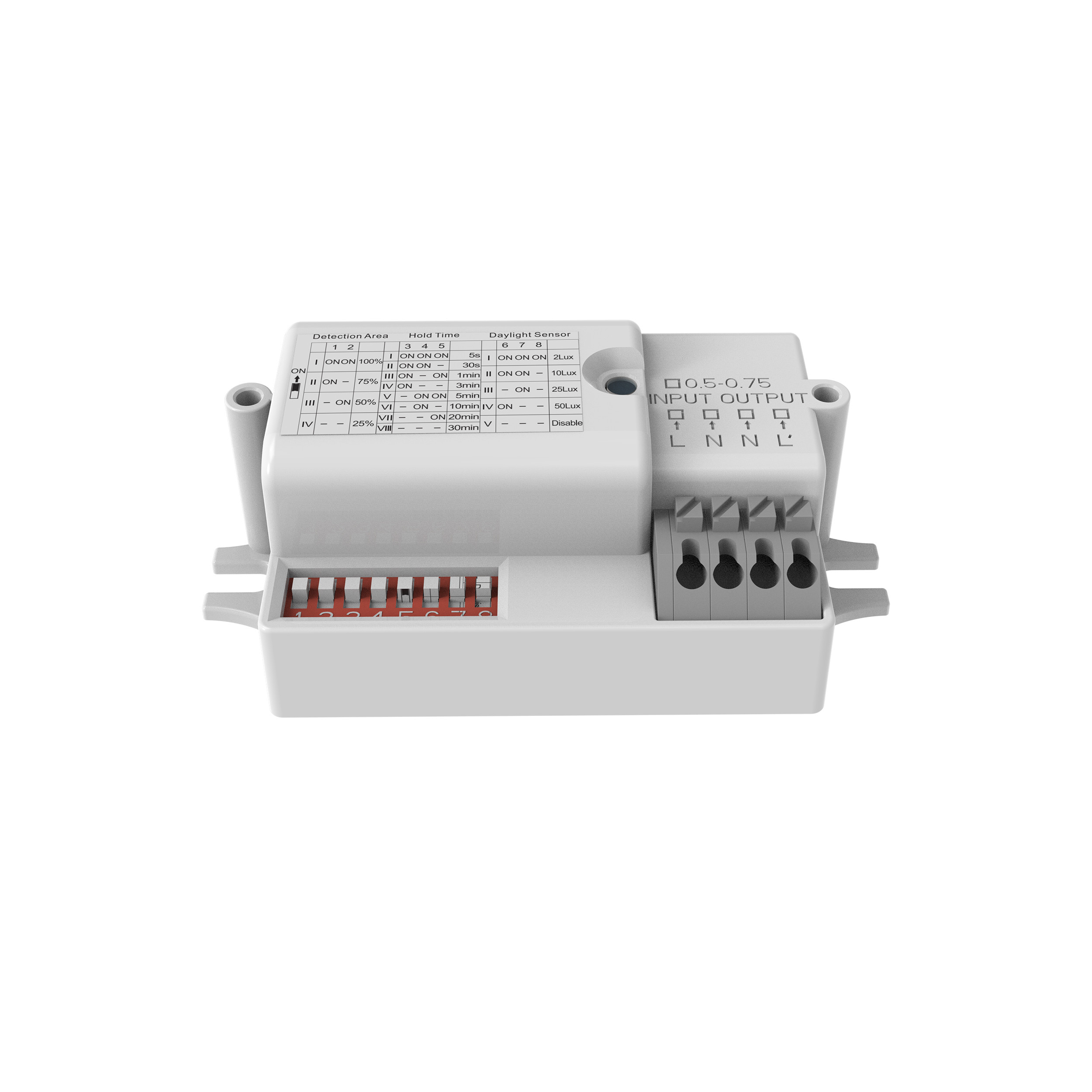

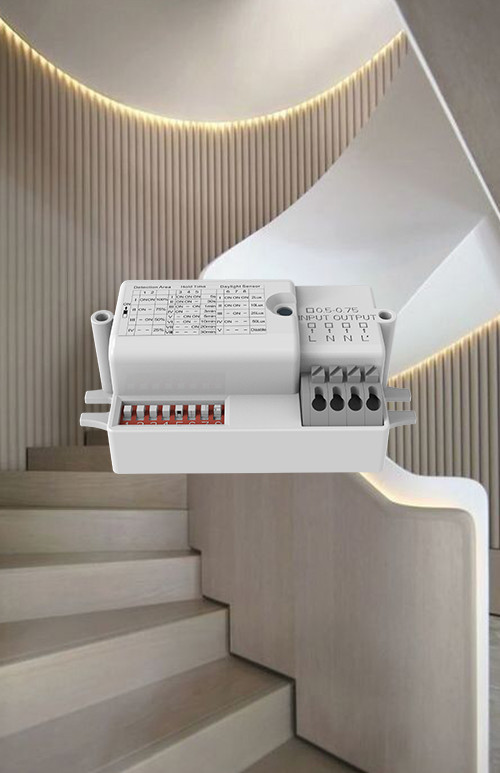

MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग

  • MC090S U Tri Proof Microwave Motion Sensor Ultra Small Mounting
उत्पत्ति के प्लेस शेन्ज़ेन
ब्रांड नाम merrytek
प्रमाणन FCC
मॉडल संख्या एमसी090एस यू
न्यूनतम आदेश मात्रा 100
मूल्य Negotiation
पैकेजिंग विवरण सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
ऑपरेटिंग वोल्टेज रेंज 120-277VAC अतिरिक्त शक्ति <0.5W
कार्यकारी आवृति 5.8 गीगाहर्ट्ज ± 74.9 मेगाहर्ट्ज। आईएसएम लहर बैंड समय को रोको 5S/30S/1min/3min/5min/10min/20min/30min
स्टैंड-बाय पीरियड 30S/1min/3min/5min/10min/20min/30min पता लगाने का क्षेत्र 50%/75%/100%
हाई लाइट

ट्राई प्रूफ माइक्रोवेव मोशन सेंसर

,

एफसीसी माइक्रोवेव मोशन सेंसर

,

एफसीसी माइक्रोवेव लाइट सेंसर
एक संदेश छोड़ें
उत्पाद विवरण

माइक्रोवेव मोशन सेंसर MC090S U, FCC पर बैच, 120-277VAC, सुपीरियर इम्युनिटी टू इंटरफेरेंस



1. सुविधाएँ



  • आठ डीआईपी स्विच सेटिंग, दूरी, समय, डेलाइट सेंसर, बहु-गति समायोज्य।

  • अल्ट्रा-छोटे बढ़ते आकार, कई बढ़ते विकल्प, ऊपर और नीचे बढ़ते विकल्पों के लिए समर्थन।

  • सुपर लागत प्रभावी, विभिन्न प्रकार के लैंप, त्रि-सबूत लैंप, छत लैंप का समर्थन करें।

  • इन्फ्रारेड सेंसर का उपयोग प्रकाश संवेदक को फ़िल्टर करने के लिए किया जाता है, और प्रकाश संवेदनशीलता मूल्य अधिक सटीक होता है, और बादल और धूप के दिनों से प्रभावित नहीं होता है।

  • हस्तक्षेप के लिए बेहतर प्रतिरक्षा के लिए कम प्रतिबाधा 5.8G एंटीना।

  • एफसीसी, टीयूवी प्रमाणन पर बैच।

2. पैरामीटर



इनपुट ऑपरेटिंग वोल्टेज रेंज 120-277VAC 50/60Hz
रेटेड वोल्टेज 120-277VAC 50/60Hz
अतिरिक्त शक्ति ≤0.5W
सर्ज टेस्ट एल और एन के बीच: 1KV
उत्पादन काम प्रणाली बंद
भार का प्रकार प्रतिरोधक या कैपेसिटिव
भर क्षमता

200W@120VAC, 400@270VAC (कैपेसिटिव)

400W@120VAC, 400@270VAC (प्रतिरोधक)
लोड का करंट लागू नहीं
लोड सर्ज करंट 30A रिले - 30A (परीक्षण 500us @230Vac 50% Ipeak पर, कोल्ड स्टार्ट फुल लोड पर) या 60A (टेस्ट 200US @230Vac 50% Ipeak पर, कोल्ड स्टार्ट फुल लोड पर)
सेंसर कार्यकारी आवृति 5.8 GHz ± 74.9 MHz.ISM वेव बैंड
पावर संचारित करना 0.5mW मैक्स।
समय को रोको 5S/30S/60S/3min/5min/10min/20min/30min
मंद नीचे लागू नहीं
कट जाना लागू नहीं
पता लगाने का क्षेत्र 100% / 75% / 50% / 25%
दिन के संवेदक 2Lux/10Lux/25Lux/50Lux/अक्षम करें

त्रिज्या का पता लगाना

(3 मीटर ऊंचाई पर स्थापित)

सामान्य चलती: 4-6 मी

तेज गति: 2-3 मी


बढ़ती हुई ऊँचाई 2.5-6 मीटर (सक्शन टॉप इंस्टालेशन)
कोण का पता लगाना सीलिंग माउंट 150°

ऑपरेटिंग

पर्यावरण

 परिचालन तापमान -20 ℃ ... + 60 ℃ आर्द्रता: 85% (गैर संघनक)
भंडारण तापमान -40 ℃ ... + 80 ℃
प्रमाणपत्र मानक सुरक्षा मानकों EN61058-1, EN61058-1-2
ईएमसी मानकों EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479
पर्यावरणआवश्यकता RoHS
प्रमाणपत्र टीयूवी और एफसीसी
अन्य इनपुट/आउटपुट टर्मिनल विनिर्देशों 0.5-0.75 मिमी2
IP रेटिंग IP20
सुरक्षा वर्ग कक्षा द्वितीय
इंस्टालेशन अंतर्निहित स्थापना
आयाम 72*36*24.5mm
पैकेट बुलबुला बैग + विभाजन + बाहरी बॉक्स (के = ए)
शुद्ध वजन 38 ग्रा
जीवनभर 5 साल की वारंटी @Ta 230V फुल लोड

टिप्पणी

1. "एन / ए" का अर्थ उपलब्ध नहीं है।

2. गति वस्तु और गति गति की मात्रा पर पता लगाने का क्षेत्र प्रभावित होता है।पता लगाने वाले क्षेत्र का परीक्षण 165 सेमी ऊंचाई वाले व्यक्ति द्वारा किया जाता है और चलने की गति 0.5 मीटर/सेकेंड होती है।


3. कार्य



चालू / बंद समारोह

MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग 0







4. आयाम (मिमी)


MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग 1

5. वायरिंग

MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग 2

*सेंसर को केवल एक लोड कनेक्ट करने के लिए डिज़ाइन किया गया है।एक से अधिक लोड कनेक्ट करने से सेंसर खराब हो सकता है।





6. संरचना

MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग 3

7. विकिरण पैटर्न



MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग 4

*5.5 मीटर बढ़ते ऊंचाई पर स्थापित होने पर 50%, 75%, 100% पहचान संवेदनशीलता व्यावहारिक है।केवल 25% संवेदनशीलता गति संकेत का पता लगाने में सक्षम नहीं है।







MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग 5

8.फ़ंक्शन डायलिंग सेटिंग्स

पता लगाने का क्षेत्र

  1 2
Ⅰ पर पर 100%
Ⅱ पर - 75%
Ⅲ - पर 50%
Ⅳ - - 25%

समय को रोको
  3 4 5
Ⅰ पर पर पर 5एस
Ⅱ पर पर - 30एस
Ⅲ पर - पर 1 मिनट
वी पर पर - 3 मिनट
चतुर्थ - पर पर 5 मिनट
तृतीय - पर - दस मिनट
Ⅲवी - - पर बीस मिनट
नौवीं - - - 30 मिनट



























दिन के संवेदक

  6 7 8
Ⅰ पर पर पर 2 लक्स
Ⅱ पर पर - 10 लक्स
Ⅲ - पर - 25 लक्स
वी पर - - 50 लक्स
चतुर्थ - - - बंद करना








* जब गियर को अक्षम करने के लिए सेट किया जाता है, तब तक सेंसर प्रकाश को चालू कर देगा जब तक वस्तु की गति का पता चलता है, चाहे रोशनी पर्याप्त हो या न हो।


9. समारोह को ओवरराइड करें

सेंसर फ़ंक्शन को ओवरराइड करने के लिए 2sec के भीतर 3 बार त्वरित स्विच चालू/बंद करें।लाइटें हर समय चालू रहेंगी।सेंसर फ़ंक्शन को पुनर्प्राप्त करने के लिए फिर से पावर ऑफ और ऑन करें।

10. प्रारंभ

बिजली चालू होने के बाद, सेंसर स्वचालित रूप से 100% चमक पर प्रकाश चालू कर देता है।10 सेकंड के बाद, यह लाइट बंद कर देता है.आरंभीकरण के दौरान, संवेदक गति का पता लगाने में सक्षम नहीं है।

11. फ़ैक्टरी सेटिंग्स

डिटेक्शन एरिया: 100%, होल्ड टाइम: 5S, डेलाइट सेंसर: डिसेबल

12. सावधानी बरतें

1. डायल स्विच की सेटिंग को स्थापित या समायोजित करने से पहले बिजली की आपूर्ति बंद करना सुनिश्चित करें।

2. माइक्रोवेव धातु से नहीं गुजर सकता, सुनिश्चित करें कि सेंसर के ऊपर कोई धातु नहीं है।

3. यह माइक्रोवेव एंटीना के आसपास धातु से कम से कम 3.5 मिमी दूर होना चाहिए।एंटीना और धातु को एक ही क्षैतिज पर रखने की अनुमति नहीं है।



MC090S U ट्राई प्रूफ माइक्रोवेव मोशन सेंसर अल्ट्रा स्मॉल माउंटिंग 6



आवेदन

1. स्वचालित रूप से चालू / बंद कार्य:

गतिविधि का पता चलने पर प्रकाश चालू हो जाता है और रात में लोगों के जाने के बाद बंद हो जाता है।अनुप्रयोग: गलियारा, सीढ़ी।
डेलाइट थ्रेसहोल्ड "2lux,10lux,50lux,Disable" पर सेट है



पर्याप्त दिन के उजाले के साथ, अपर्याप्त दिन के उजाले के साथ, अंतिम पता लगाने के बाद और
यहां तक ​​कि जब गति का पता चलता है, जब गति का पता चलता है, तब भी प्रकाश चालू रहता है।वर्तमान धारण समय
प्रकाश बंद रहता है।बीता हुआ, प्रकाश बंद।

2. कोई डेलाइट फ़ंक्शन नहीं
डेलाइट थ्रेसहोल्ड "अक्षम" पर सेट है।
गतिविधि का पता चलने पर लाइट ऑन, लोगों के जाने के बाद, होल्ड टाइम के बाद लाइट ऑफ।
एप्लीकेशन: बेसमेंट पार्किंग, अंडरपास जैसे मंद स्थान।



जब गति का पता चलता है, लोगों के बाद पता लगाने के बाद अंतिम पता लगाने के बाद और
सेंसर क्षेत्र पर स्विच करेगा, वर्तमान होल्ड टाइम में प्रकाश 100% रहता है
प्रकाश से 100% चमक।पकड़ समय के भीतर चमक।बीता हुआ, प्रकाश बंद।
